-3db频率一直上不去，毕业设计卡住了，帮帮忙！

-3db频率一直上不去，毕业设计卡住了，小编高手帮帮忙！

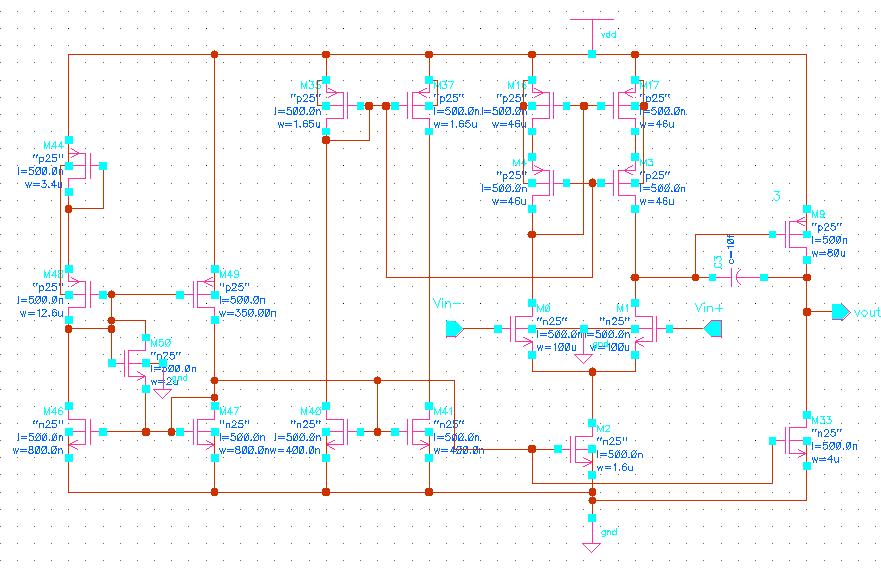

附件是运放电路图，－3db的频率就100k左右，去掉Cc，直接用电阻，顶多也就1M，离50M的目标太遥远了，快毕业不了了，大家帮帮忙吧

没搞错吧，3db频率50M?算你dc增益40db，GBW=5G?你确定你的工艺能做到?

同意２楼的

一般op应该是闭环应用，闭环的-3db带宽与op自身的gbw有关，与op自身的-3db带宽无关
所以，你的参数要求是不是错了阿
当然，如果是比较器，那就另讲了
不过看你的图，有miller补偿
那应该是闭环工作吧

你用什么工艺做的?
如果工艺本身就不能达到,说什么都没有用.

回复 #6 tomjack 的帖子
如果你要-3db带宽越大,就肯定不能用米勒补偿?
另外同意2楼意见.

回复 #2 maplefire 的帖子
同意2楼的,楼猪的运放应该是在闭环使用的吧

怎么高,不现实的

#5楼同学说的不错
你可能定义搞错了


看样子似乎是0.35的双阱工艺，要达到这样的速度不太可能吧。
小编应该是要求GB=50M。
还有负载用cacode太离谱了，而且跨导还那么大，先不谈有没有用，噪声倒是大了不少，是不是设计得有点问题。

的确是哈，输入管子搞那么大，降低1/f噪声?提高增益?可这样做都不是好办法啊。LZ的运放第一级可以用折叠，如果是5V电源的话。nesta说得很有道理

看不到图啊！

回复 #1 rcyang 的帖子
同意2楼的观点。
3dB50M，假设你的单极点，看你电路图的名称应该是85dBDC增益，那单位增益带宽>500G，假设你的弥勒电容只有1p，那输入管跨导就得>0.5,这个cmos工艺不是容易实现的啊！是不是指标要求错了?

应该是有些参数要求搞错了

这里牛人多啊

工艺
比较同意上面的看法，关键看你的工艺，有的工艺上数字，50M没有问题，
但模拟不行。

50M肯定是指接成闭环应用时的带宽，一般都这样的定义。如果是接成单位增益应用的话，在你说的-3dB带宽有100K（应该是开环看的吧，而且没有补偿稳定吧）时，增益有50时，GBW就有50M了。 这个简单的2级的运放应该是做得到的。

zan 5lou de

如果用casdode,输入对管也应该是把,不然跟没用一样...

这种结构的除非应用在反馈中才有可能达到如此带宽

要確認你的工艺是否能達到這麼大的GBW=5G.

加反馈

初学者，看都看不懂哦

高手多阿，我也以为反馈下应用比较实际。

晕死！-3db 要那么高,性能就太好了！应该是GB吧！

可以做到
可以 做的到的   在第一放大的输出端用   shunt  反馈

allen  书上有的   第381页    给出了示意图

你要是  急着要用的话    建议最好找  consolid-state  circuits  那上面多的是这样的例子

查找80--90年的可能比较多   90--2000年的比较少

做出来的放大倍数比较小   也就是  10来倍


要多看书啊     ！

等大家的讨论结果……

真要想达到50MHz的带宽，看来只能用单级放大器，或者第一级怎一很小的那种放大器了。
而且即使这样，很有可能受到工艺的限制，依然达不到50M

估计只有把第一级增益降下来才能得到那么高的-3db带宽

50M?
50MHz有些问题，不过你可以考虑提高second stage ,采用load compensated cascode amplifier. 这样对提高增益有较大的作用。
