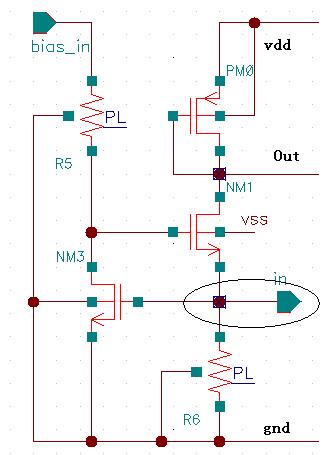

想仿真一个RGC（调整型共源共栅）电路的输入阻抗（如图），其阻抗理论上应该等于
Rin = 1/[gm1(1+ gm3R5)]，非常小。
请问那种仿真方法是对的（Cadence spectre），不会spectre RF。
1.
在输入设一个电流源idc，其ac 幅度设为1，dc为0，然后ac仿真，在输入点的电压值即为阻抗（为频率的函数）。
2.
设一电压源，再连接一大电容到输入，ac为1，dc为0，然后ac仿真，在输入点的电流值倒数为阻抗（为频率的函数）。
1方法和2方法仿真的结果有一定差异，1为30ohm，2为100多ohm，请问哪个正确?
事实上，我用这种结构做的芯片（前端输入接synopsys的模拟输入pad），测量其输入阻抗，似乎其阻抗很大，达到了1K-2K了。测量方法是按时域反射仪的原理，输入一个快阶跃脉冲到大电容->输入,观察其反射波形（结果是反射波基本上是发射波的0.5，说明输入阻抗比较大）。请问这种测量方法有问题吗，还是芯片本身有问题?
Rin = 1/[gm1(1+ gm3R5)]，非常小。
请问那种仿真方法是对的（Cadence spectre），不会spectre RF。
1.
在输入设一个电流源idc，其ac 幅度设为1，dc为0，然后ac仿真，在输入点的电压值即为阻抗（为频率的函数）。
2.
设一电压源，再连接一大电容到输入，ac为1，dc为0，然后ac仿真，在输入点的电流值倒数为阻抗（为频率的函数）。
1方法和2方法仿真的结果有一定差异，1为30ohm，2为100多ohm，请问哪个正确?
事实上，我用这种结构做的芯片（前端输入接synopsys的模拟输入pad），测量其输入阻抗，似乎其阻抗很大，达到了1K-2K了。测量方法是按时域反射仪的原理，输入一个快阶跃脉冲到大电容->输入,观察其反射波形（结果是反射波基本上是发射波的0.5，说明输入阻抗比较大）。请问这种测量方法有问题吗，还是芯片本身有问题?
问的好！困惑中！
不懂，输入小信号的直流阻抗不是无穷大?
谢谢分享
hen hao de zi liao...
