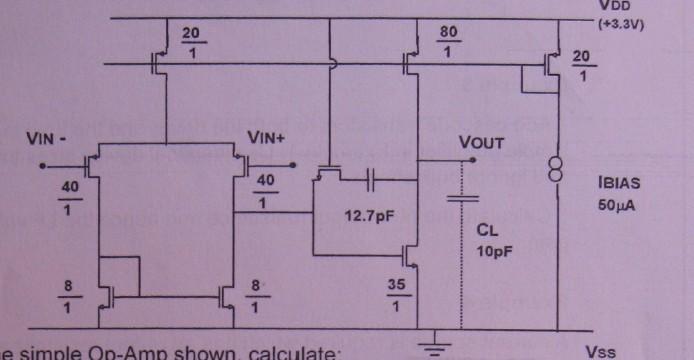

求助！谁能帮我看一下天书一样的电路图

哪位牛人能给我详细的讲讲这个电路图?我真的很困扰！
其中两个20/1的MOS管构成了镜像电流源
两个40/1的MOS管貌似是差分放大，但是书上的差分放大都是NMOS，而这个PMOS的有没有什么变化呢?
下面那两个8/1的MOS管又是做什么用的?提供给偏置电流?
横着的那个MOS管完全不知道它在那里起什么作用，还有那个电容……
总之很困惑……
好心人，谁能给我讲一下?

两个8/1是负载,12.7pf电容是调整极点用的(电路稳定带宽),横着的那个MOS管完负反馈啊,10pf电外电路可能接入的负载大小.
实际的影响大小,你去防真一下吧,这个对做ASIC模拟电路的人不算什么天书的.都是最常用的方法.

有意思了小弟初学者，也刚弄过二级运放，为什么要在第一级完成负反馈呢?没有仿过这种结构

好好看看razavi的第九章。
这不是天书，是小学一年级的看图识字。、

2# qushaobo

那个横向的MOS管应该和12.7pF的电容构成RC补偿电路，它用来调整极点的。这个MOS管就相当于一个电阻的作用，我觉得这样理解更合适。还有采用NMOS差分管和PMOS差分输入管对增益的影响是比较大的，具体可以仿真观察。

正解。这个电路就是简单的电流镜负载的差分放大+共源放大+密勒补偿。小编多看书就明白了。

PMOS也可作差分输入；
那两个8/1的MOS管是电流镜作负载，提供偏置电流兼提高差分输入级的输出阻抗；
横着的那个MOS管作电阻（这个管子的尺寸也要确定好）和那个电容完成频率补偿；
35/1的MOS管是第二级共源放大。
整个电路是个简单的两级运放。

2# qushaobo
这个哥们还什么负反馈。你是搞笑的吧，

横着的那个与电容相连，MOS管相当于电阻，的确是起频率补偿的作用随便翻下Gary的书就知道了
qushaobo的确很搞笑

不过话又说回来，频率补偿本身也是利用的反馈的原理

谢谢……电路图的结构已经基本明白了~但是谁能再帮我解释一下，PMOS差分放大的具体计算应该怎么算呢?对这个电路进行方针是能看出来它与NMOS的区别
但是老师要求的是先通过理论计算与实验值进行比较
我真的有认真看书，可是没看见有用PMOS做差分放大的，所以还是不会算……不理解……

我看不止负反馈，还得加上正反馈！这样理解起来可能会更好点

看书要能举一反三，还是多看看书吧

有点浮了~补偿的原理确实是负反馈

14# 122013137
来哥们，你倒是单单用负反馈给我解释解释补偿，再说，懂点的都看得出那个mos管事当电阻用来构成rc补偿，你tm非较真成负反馈?想让人知道你理解的独具一格?你也很搞笑

楼上的仁兄何必动怒呢，有不同的意见大家交流一下就可以解决了嘛，以理服人嘛

16# hejinjie
呵呵，没有动怒，只是看不惯这种以为自己多牛逼的人

找本书看看就知道了。

以35/1的的NMOS管作为正向放大器，将 “等效为电阻的MOS及电容”组成的串联r c  视为反馈网络，标准的电压并联负反馈

eetopeetop

想说的都被说了，自己看看帖子吧
