求教 关于增益提高运放

小弟学艺不精~再次求教了
采用的主运放，辅助运放都是折叠共源共栅结构
单仿时：主运放  GBW  700M  相位裕度 71
              辅助运放  GBW  1.1G  相位裕度  72
然后把三个运放放在一起 ，整体的增益带宽就变成1G，相位裕度 62
同学调的运放不会有这种增益带宽拓展的现象，这是为什么呢?
我的运放在瞬态时不能工作，是不是和这个有关呢?
我后来又改进了一下辅助运放  GBW  900M  相位裕度 78
整体的增益带宽变为950M，相位裕度 62

派宁好神拖高佰魔力秀腿鞋魔力挺法藤钛项圈金镇抗疲劳手链厂家

我也遇到过类似情况，建议辅助OTA GBW改成800M看看

You are adding an extra zero actally if the GBW of second stage is larger than first stage while the gain is smaller.

second stage 是辅助运放的意思吗?
是哪一个增益低呢?
我仿的主运放增益略高于辅助运放

我把辅助运放的GBW调到800M了，然后整体的GBW也变成800M，就好像跟随辅助运放增益带宽似的

把你的电路贴出来看看

please give your circuit to clearify the issue

就是经典的gbca
主运放和辅助运放都是全差分折叠cascode

你说的第一级第二级的GBW是怎么得到的?

在新的cell里单仿这个运放得到的

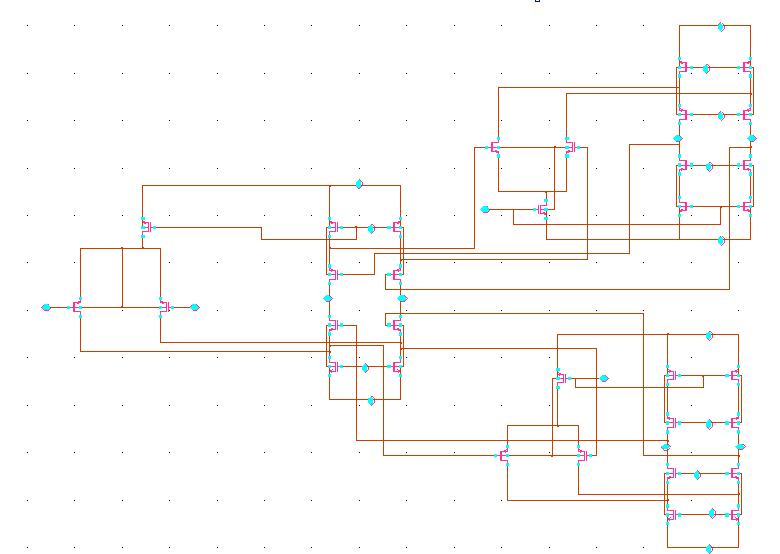

这个是把他们放到一起的图

请问小编是什么工作做的，0.18的吧?是用流水线ADC中的吧。个人建议最好在仿真的时候，一起把共模结构加上去，不然后你以后再加共模反馈的话，会对电路有影响的。同时，对你整个ADC的性是有影响的。我正在做ADC的论文的。

飘过 路过

学习学习

哇，“我的运放在瞬态时不能工作，是不是和这个有关呢?”

没加共模反馈?
