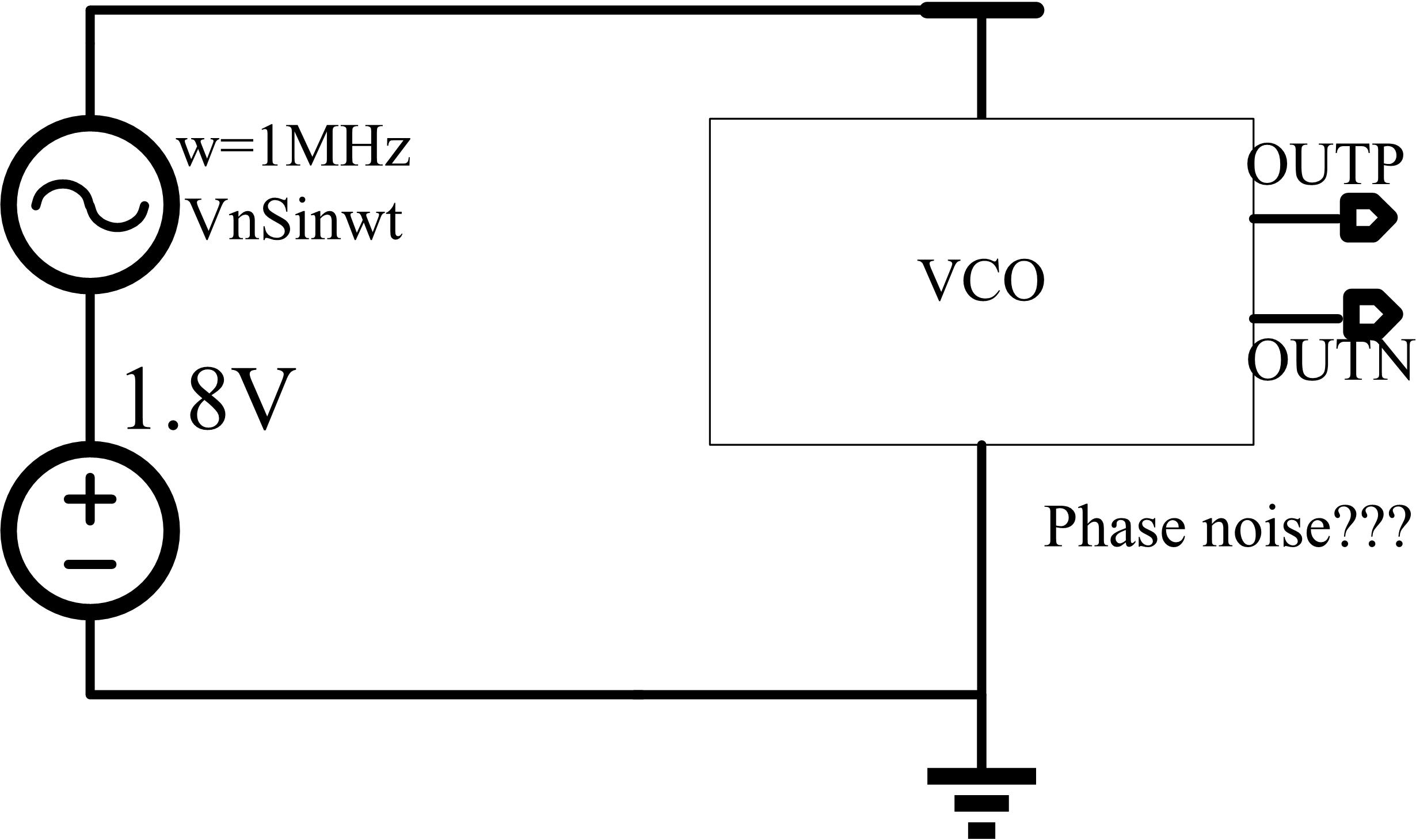

仿真VDD上有周期正弦噪声存在的情况下的VCO的相位噪声

仿真图

help  thanks

hspice直接仿瞬态，波形用sandwork打开，生成f vs t曲线，再fft
phase noise是由波形间接产生的量，hspice本身不能产生

FFT产生的是非常离散的谱线。
.HBOSC
.PHASENOISE
这个不能直接产生有正弦周期噪声存在的情况下的相位噪声仿真吗?

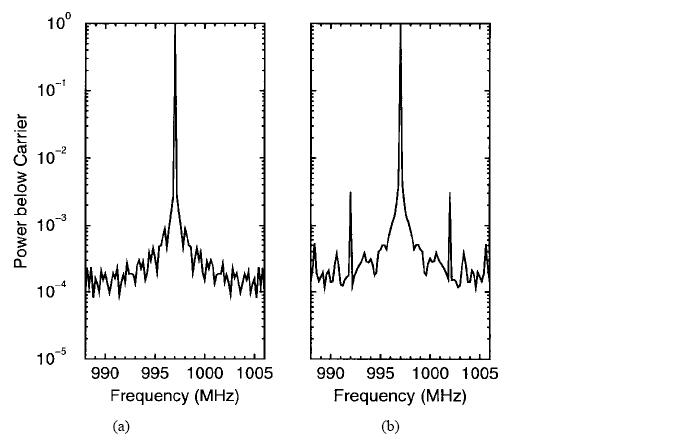

一般PSS PNOISE仿真得到的是频偏下的单边带 phase noise。 tran+fft则是离散的频谱。但是我想得到形如图示的SCI上面的连续的双边带相噪图请问两个问题：（想要的结果如图） 1 如何仿真VCO的双边带功率频谱; 2 单频正弦噪声注入时候的相位噪声? 关键的麻烦是pss pnoise对OSCILLATOR自治（autonous）系统不支持周期信号输入一般PSS PNOISE仿真得到的是频偏下的单边带 phase noise。 tran+fft则是离散的频谱。但是我想得到形如图示的SCI上面的连续的双边带相噪图

请教大侠们，如何在hspice中进行仿真的详细语法或网表
