帮忙看看这个 帮助分析一下

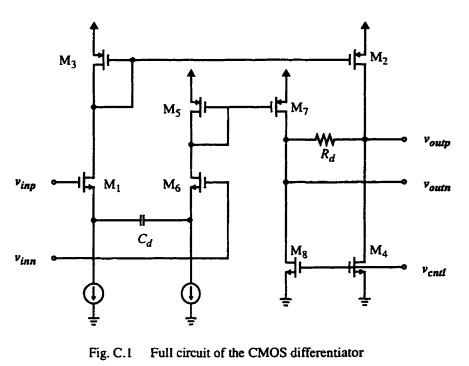

求助各位高手帮忙分析一下，其diferentiators 的工作原理，电容的作用是什么呢?

自己顶一下

你需要说明下背景吧?那个vcntl从哪里来到哪里去啊?

3# liuguojia612
这个是vcntl是共模反馈部分的，稳定输出共模电平的，对这个diferentiators原理的分析影响是不大的

感觉M1 M6，有那个电容后，DC的时候就不会相互影响

Cd 抑制共模信号，Rd提供共模电压，属于最简单共模反馈电路形式之一

6# pipida
我的问题是怎么实现的时域微分，这位高手您能给解答一下吗?

6# pipida
共模反馈部分 我没贴出来，这是diferentiators部分原理图

假定电流变化影响的vgs变化较小
那么：vc=vp-vn
电容电流：ic=c*d(vp-vn)/dt
电阻电流：ir=ic
电阻电压：vr=r*c*d(vp-vn)/dt
nmos:10/2   pmos:30/2   c:10p   r:1k   vp(2.4 2.6 0 5u 5u 0 10u) vn(2.6 2.4 0 5u 5u 0 10u) vcntl=1.05
(我也是调着玩的，没学过这个电路，是根据模电的那个差分电路来分析的。电容太大还是怎么回事的时候，就会出现输出同输入同时变化，这个没搞明白，呵呵）
没电容，哪来的差分呢?

vout=s*Cd*Rd*vin,可不就是微分器吗

It's right.

It's right.

9# hanjingyu2009
正解

9# hanjingyu2009 原理上是通了，只是总是调不出你这么好的结果来

Vo=sRCVi
微分
