如何实现下述的电流仿真设置？
录入：edatop.com 阅读：

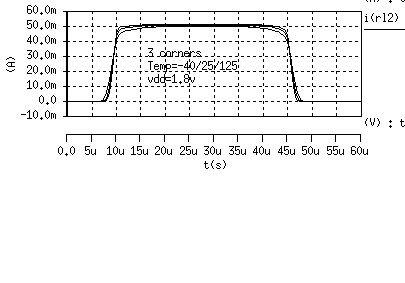

看别人的资料，用cadence仿真时，如何设置才能实现如下的电流源曲线?用idc、ipwl、isin之类的似乎都不行，有没有高手能帮忙指点一下?
如果这个曲线是负载电流曲线，该怎么实现啊?
自己顶一顶吧
电流镜加开关，使用一个方波的开关信号
首先要使用瞬态仿真，其次可以用ipulse源产生，如果只要一个脉冲的话，周期可以设成比仿真时间长即可。
ipwl ipulse都可以啊
谢谢了，已经实现了。就是在负载端用一个大尺寸的MOS管，栅端加入方波的开关控制信号，就可以实现流过的电流的瞬态缓变了，也即在电流上升和下降沿不是方波波形，而是平滑过渡的曲线波形
