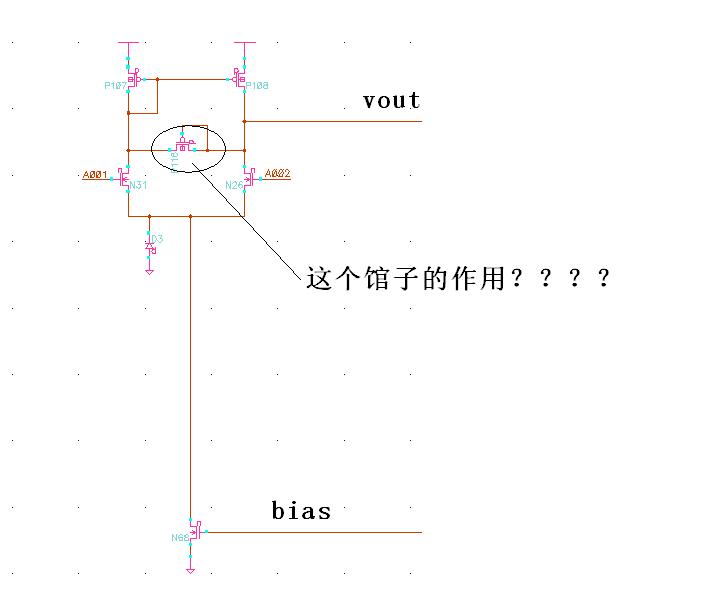

这个管子啥作用

应该是个跨接的二极管电阻。

敢问楼上的英雄，这个地方接电阻啥用呀?
这个其实是提升Slew Rate的，Vout最高电压为Vdd-Vov，而不是Vdd。

楼上的能解释的清楚些吗，怎么提高slew rate?
slew rate=Ibias/C， 这个管子是改变了什么参数?
你说vout=vdd-vov，这个跟slew rate有啥关系啊?
请赐教，谢谢。

晕，小弟没有看出来加了这个diode connection pmos有提升slew rate的作用啊
我觉得应该是起到lclamping作用吧，也就是对输出进行限幅吧
不让输出电压跑到太低的位置。在比较器里我们常用这样的结构

楼上的说的有道理

学习中，帮顶！

5楼兄弟说的有道理

学习中

clamp

牛人很多啊

同意五楼的兄弟，这种电路在高压芯片中尤为常见

Common practice in designing comparator.

学习了

有自启动功能

同意5楼的看法

clamp

学习了

赞同！

同意5楼

这个管子背后有很深的一个理论，在高压芯片设计中是出于可靠性设计增加的，本人在ST工作，有幸得知这个管子的作用，类似的管子起到释放leakage current(利用寄生diode),减小HCI对comp的输入管造成offset(参见NBTI相关理论）
