频率补偿:下面的电路仿真结果稳定吗?

录入:edatop.com    阅读:
频率补偿:下面的电路仿真结果稳定吗?
频率补偿:下面的电路仿真结果稳定吗?
频率补偿:下面的电路仿真结果稳定吗?

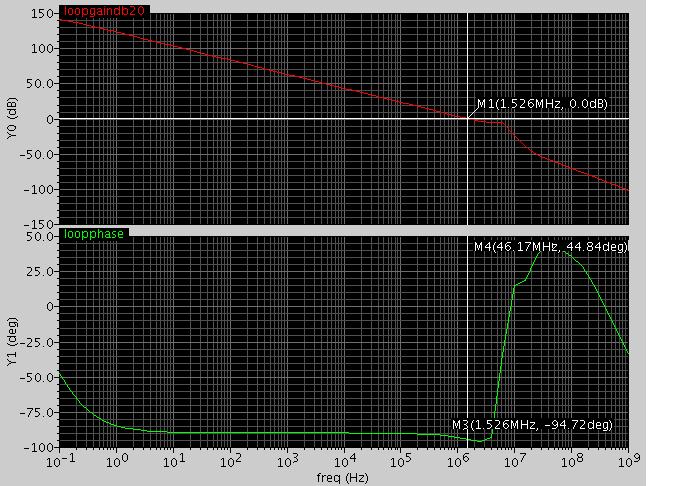

请教大家  相位裕度有94度,但是感觉曲线反向,虽然反向后裕度也满足。

仿真这个LDO的瞬态有不收敛的振荡。按理94度是不会的
但是 一篇SCI上LDO也是这种波形的频谱特性,说是稳定的。
我不太确定,因为调成没有反向的相频曲线 瞬态的振荡消除。

仿一下 阶跃响应,估计是不能稳定的
如果阶跃响应能稳定,就没问题

看一下 .PZ,
应该能看到右半平面极点对
不稳定的

Attention to its gain margin. it's so bad.
But this bode plot seems abnormal.
Re-check your simulation setup. most important things is your loop break point as well as the load effect.

不能稳定
错误在于:1,环路断点加入的AC仿真源错误
2,同意楼上,没有gain margin,肯定会振荡,增益裕度需要在15--20dB以上

负责的说,
仿真方法不对
环路增益是需要有电压增益和电流增益共同计算,我以前发过资料

请问在仿真工具上怎么看PZ啊?

请问什么是gain margin,和phase margin有什么关系吗?

9# liuguojia612 ]
your simulation result is quite strange. If it's a negtive feedback system, the phase should start from 180deg, however, yours starts at -90... just curious


好像不行,
不过可以把.PZ加在include里

还是不太清楚,can you elaborate it?thank you !

如果仿真没问题的话,这个设计应该是非常好的设计了;单极点做到如此高的增益!
建议小编把仿真原理图发出来看一下!

学习一下,这个问题以前没碰见过,原来还有这么多学问的
