运放AC仿真问题，请教高手

录入：edatop.com 阅读：

初学模拟，啥都不懂，

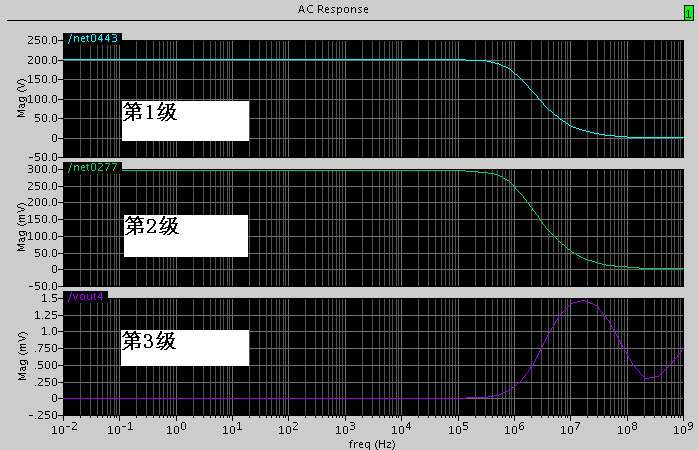

自己尝试着搭了一个3级的运放，在AC仿真时遇到了问题，波形如下，
为什么在AC仿真中，第2级mag反而会比第一级第?怎么处理?
而第3级出现先低后高的情况又说明什么问题，如何应对?
请高手释疑

你先确保第三级的直流工作点是否正常，管子是不是都是饱和。

如果第一级还算工作的话，第二级和第三级根本就不工作。

你第一级的那个单位是(V)，怎么会这么大，电源电压时多少?

请问，这是用什么工具仿的?

怎么招也得把模拟的电路图贴上来吧，显然二级、三级的电路偏置都没给对~

回答上面有人问为什么第一级的输出达到200伏的问题，显然提问题的人没有理解交流小信号分析是一个归一化的分析，上面画出的第一级输出是假定输入信号为一的时候，输出相对于输入的magnitud，如果用log scale来画就是20*log(200), 很正常啊。不要以为输出真的到了200伏了！

7# amodaman
thank you！

第二级第三级没有工作
