放大电路
录入：edatop.com 阅读：
请问我使用switched-cap方法来放大输入电压，如附图。
我输入很小的弦波(ex : 2mv)可以放大100倍，但是我用Hspice看输出端的FFT，谐波却很大(-70dB左右)，请问需要改善什么让谐波变小?
(ps: fs=200kHz, OPA gain > 90dB)
我输入很小的弦波(ex : 2mv)可以放大100倍，但是我用Hspice看输出端的FFT，谐波却很大(-70dB左右)，请问需要改善什么让谐波变小?
(ps: fs=200kHz, OPA gain > 90dB)
放大电路

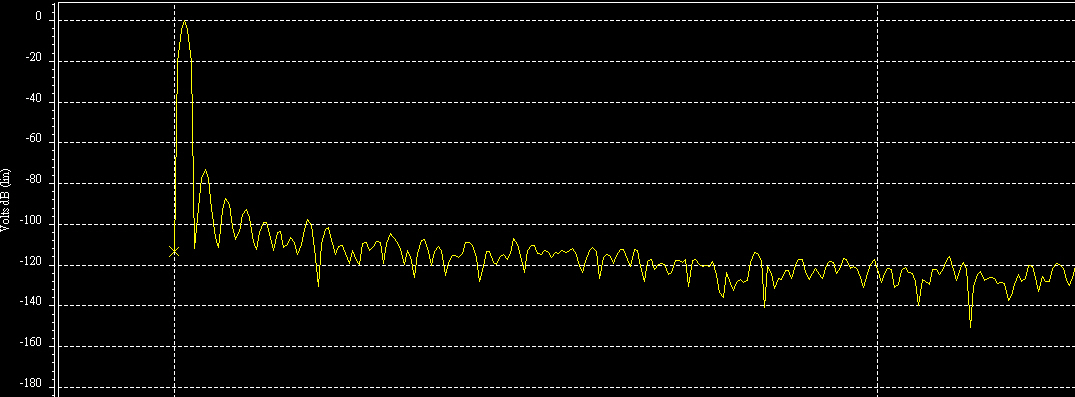

输出FFT
请问是跟charge injection有关系吗?
是不是跟你的电容比例太大有关系，0.1pf的电容，受寄生的影响太厉害了
采样电容用的是10PF，和采样电容相关的开关的宽长比，比较大，反馈电容太小了，这样反馈电容受开关的非线性和寄生效应的非线性影响显著
我把0.1pf增加到0.25pf，但是效果有限，
请问是运放的问题吗?i think your OPA gain is designed too large
将采样开关用自举开关试试
so?
谢谢小编共享！
