请各位高手看看这个题
录入：edatop.com 阅读：

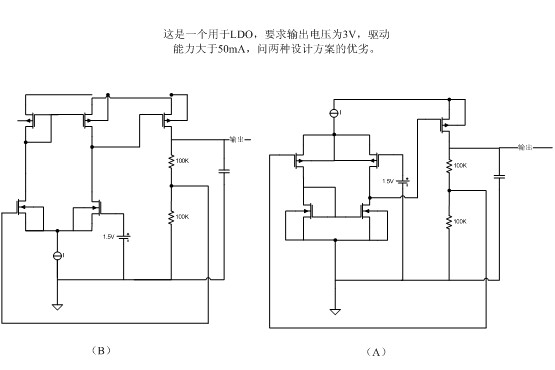

麻烦各位看看这个题
----------------------
晕死
又是这道题
当然是B图了
A图有明显的缺陷
静态工作点不对
我觉得都可以。没有工作点不对的问题。
认为B图好
A图工作时，潜在静态工作点导致系统失调
晕死 P& \' g6 P$ `+ ?) l
当然是A图了* l. q7 a) I& j- J
B图有明显的错误！输出pmos管工作点不对
基本上 A 較好
B's bias volatge 較容易將 input pair 壓死
尤其在 light load 時
我觉得这道题的问题不在于是否存在DC工作点对不对,因为这里输出级只有一只MOS,所以不存在系统失调误差的麻烦. 相反,关键应该在于第一级输出摆幅对输出驱动能力的影响. 据此很明显可以看出,A图中的设计更符合要求.
