一个运放（用做buffer）的仿真问题
录入：edatop.com 阅读：

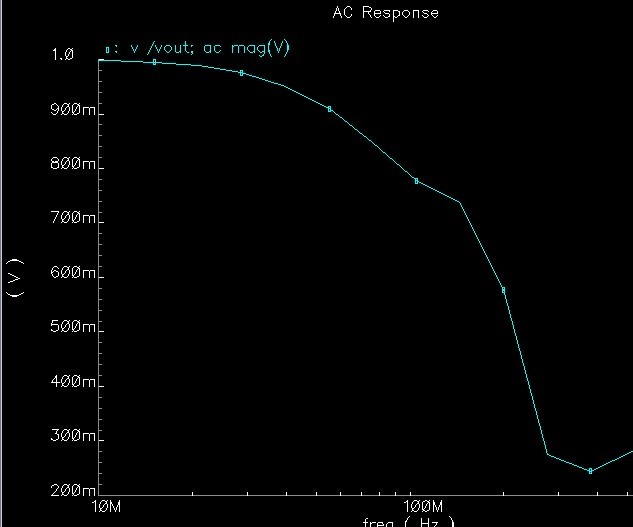

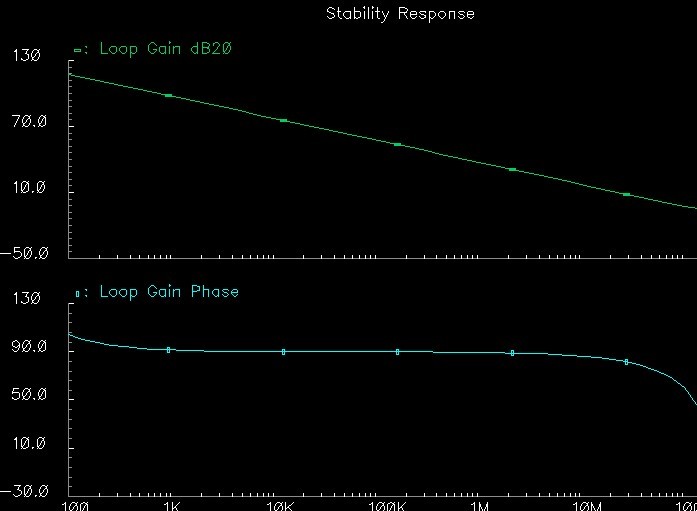

我使用的一个运放是用做单位增益缓冲器，输出直接接下一级的栅，所以不需要考虑负载电容问题。补偿电容1P多一点，接着BUFFER时，用STB仿真，相位余度是69，增益余度是11.2dB.而且看AC波形也还可以。但是当输入加VPULSE信号从1V跳到0.9V，仿瞬态，却发现输出波形类似震荡了，波形如图3。如果将瞬态的Accuracy Defaults定义为conservative那么就不出现震荡。我对此感到很迷惑，为什么自己的主级点看起来很低?本人用的运放是最传统的两级，单端输出，第二级就是简单的电流源共源级放大。 希望高手能帮忙分析下原因，3K U
应该就是仿真精度的问题
ft，你仿真精度低，采的点数少当然这样了！
谢谢楼上两位：）我在tran中用moderate，把maxstep设为50n，也没有振荡了。
