请哪位解释一下转换速率是不是这样子的？

小弟曾经看到过转换速率：SR(in)和SR(out)

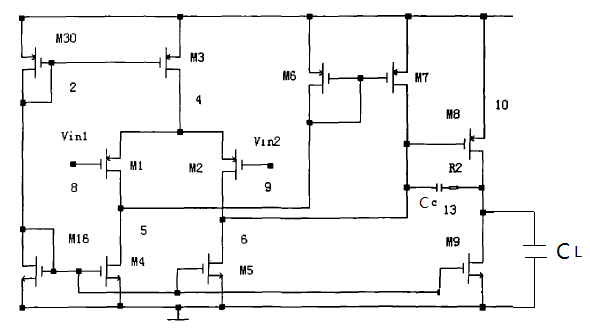

请问一下在如下图的两级放大器中，可不以可以这样认为：
SR(in)=SR+=IM3/CC         （CC是补偿电容）
SR(out)=SR-=IM9/(CC+CL) （CL是负载电容）

只要负载电容不大的出奇
和负载电容没关

那负载电容在很大的情况下呢?
还有，在上升沿阶段，用SR+表示，我听有人说SR+=IM3/CC；
           在下降沿阶段，用SR-表示 ，SR-=IM9/(CC+CL)。
SR＝min{SR+, SR- }
不知道这种说法对不对?

当然不对了

--------------------------------
通常说压摆率一般都是正摆率，
就是考察运放在阶越响应时的，响应速度。
很少情况下研究负摆率
在通常情况下
“还有，在上升沿阶段，用SR+表示，我听有人说SR+=IM3/CC；
           在下降沿阶段，用SR-表示 ，SR-=IM9/(CC+CL)。”
是正确的。
如果负载电容大的离谱，上面的恒流源不能提供足够的电流，那么正摆率
少于SR+=IM3/CC

哦，谢谢了哈
