Bandgap是如何实现负反馈的? (续)

录入:edatop.com    阅读:
在http://www.eetop.com.cn/bbs/thread-51298-1-4.html 大家都认为OP正负段不可互换,

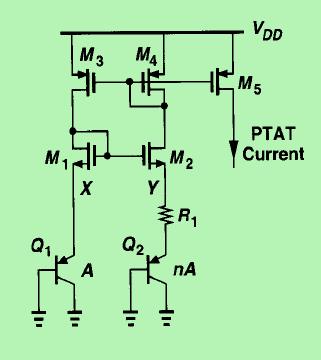

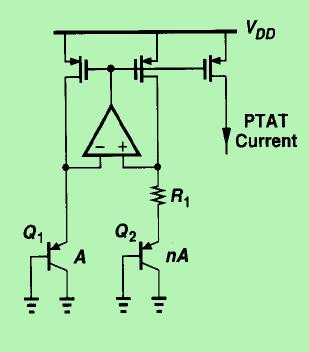

在RAZAVI P319 中,OP可被简单的放大器替换,如下两图,那么这个简单放大器是否可以改成M2与M3 作二极管,它又是如何实现负反馈的呢

计算一下,正负反馈系数,就知道了

晕倒
这个问题问的实在。第二副图明显是恒流源嘛,非要整个反馈理论来理解?

第2附图在模拟里叫做bootstrap,强制两路电流相等。

第二幅图正反馈系数小于1,所以也可以稳定。

要整个反馈理论来理解

小编可以自己计算一下loop-gain
1-4 2-3对调会出现正反馈gain>1
这样系统就不稳定了
hehe

it just self bias current generator to design the mirro current loading. so it don't have any feedback .

第2附图在模拟强制两路电流相等,有负反馈的效果但是誤差較大

环路稳定的条件条件,看相位裕度,第二幅图的环路增益永远小于1,则相位裕度为180度,可以稳定的。
正负反馈只是一个定义,不要被表面的东西牵制住自己,还是要从稳定的盘踞上来看

反馈,十分感谢

正负反馈只是一个定义

把环路从 m1,2栅端断开。这样算环路增益及反馈类型。
