ADS中LAYOUT仿真求助
录入：edatop.com 阅读：

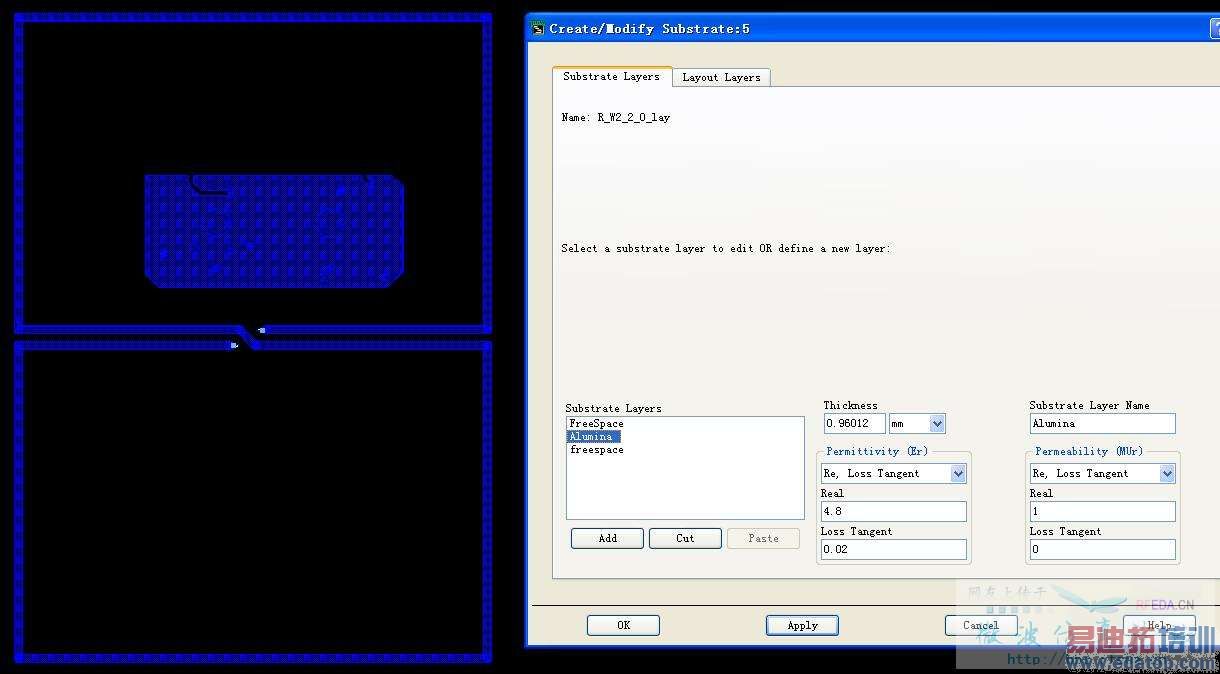

我对一个8字型线圈进行ADS仿真，版图是在DXP软件下直接导出的，图形和substrate中设定见下图1（用了四层板的厚度，但是实际上只在Bottom层画了图）。
线圈有两个端口，端口一设定为了内部端口，源阻抗50，端口二设定为了参考地
我在9M频率下进行仿真，仿真结果大约为13+j*51
但是我手里是有这个板子的实物的，我用网络分析仪实际测量结果大约为0.23+j*32，电抗部分不相符，电阻部分差距太大了。是不是我有什么设定的不对？请大大们指教！
（PS:我把这个工程的ZAP文件也传了呵呵）
线圈有两个端口，端口一设定为了内部端口，源阻抗50，端口二设定为了参考地
我在9M频率下进行仿真，仿真结果大约为13+j*51
但是我手里是有这个板子的实物的，我用网络分析仪实际测量结果大约为0.23+j*32，电抗部分不相符，电阻部分差距太大了。是不是我有什么设定的不对？请大大们指教！
（PS:我把这个工程的ZAP文件也传了呵呵）
1.首先检查网络分析仪是否已经校准？
2.你的模型是否与实际板子相符？
3.如果以上都确保，那就是仿真的精度问题了
谢谢，发现有根线没画，画完后结果差很多啊
