您好
若有带线就要把带线延长到基板边界，从边界面上加激励

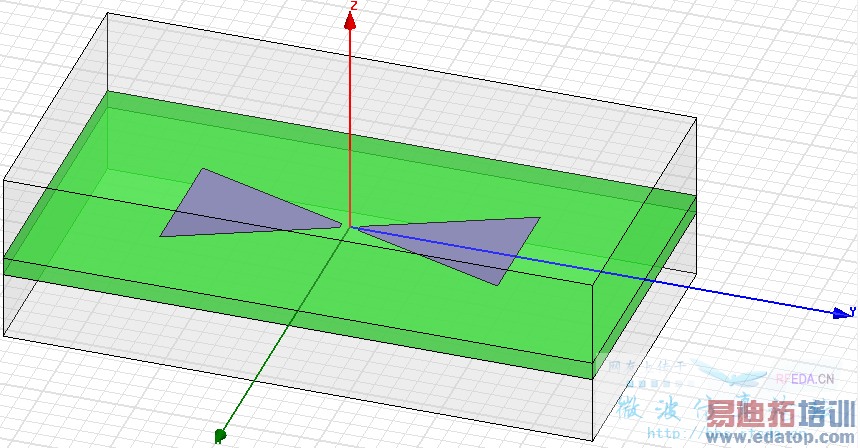

如图,若是只有蝶型没有带线的话该如何加波端口呢?
另外还想请教波端口与电磁波入射方向的关系
看了wave port vs lumped port 似乎没有探讨到这类的问题
谢谢大家 :>
若有带线就要把带线延长到基板边界，从边界面上加激励
如图,若是只有蝶型没有带线的话该如何加波端口呢?
另外还想请教波端口与电磁波入射方向的关系
看了wave port vs lumped port 似乎没有探讨到这类的问题
谢谢大家 :>
没有微带，我觉得用lumped port吧。
补充一点，波端口一般要与不连续处存在一段距离。如果只有蝶形，就相当于直接把波端口设置在不连续处了。
