求助二极管的匹配

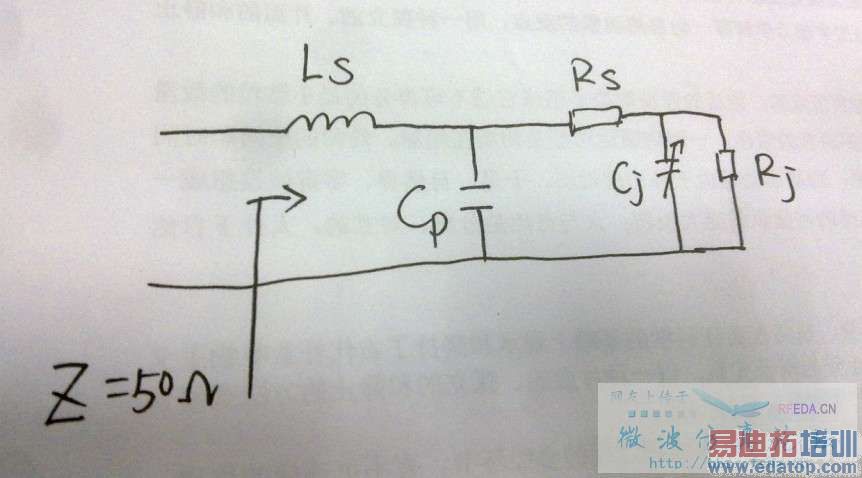

就是加上电感电容使其输入电阻为50欧，已完成向微带的匹配，二极管是混频管。老师讲过了但还是不会
主要是那个Rj，好像还跟通过的电流有关。Cj可不可以直接用Cjo代替
谢谢
频率是850-950MHz，或者有没有什么简便的计算方法



可以的，下面來談談如何Approach:
1)二極管不是有等效線路嗎?就是一個固定電阻串連著可變電阻(與施加電流大小有關)與PN介面電容的並連。
2)流過二極管電流大小固定下來，可變電阻就會變成固定電阻。
3)等效線路成型，就可以使用史密斯圖的基本要領依序劃出，例如Rs=50,Rj=10,C1=1PF，那就從圓心開始劃，隨之，Rj=0.2，C1=0.02，這就是二極管的特性，此時若要做匹配，也就是要回到圓心點，那麼使用史密斯圖的技巧，很容易完成。
4)對了，可以從網路上下載到空白的史密斯圖，也有不少的史密斯圖軟體可以幫你完成匹配。



基本上二極管特性是與施加的電流大小有關。因此要先預設施加二極管的電流(例如20毫安)。
無矢量分析儀:可以根據所給的SPICE參數，把它轉換到史密斯圖，你或許也要做些咚悖�才能得到展開在850-950MHz的史密斯圖，然後哂檬访芩箞D的匹配技巧，你很容易可以找到以串聯或並連的電感或電容，來達到50歐姆的匹配。
有矢量分析儀:可以直接在矢量分析儀上得到二極管的850-950MHz的史密斯圖(用一大電感串連供應額定電流給二極管)，依此史密斯圖，然後哂檬访芩箞D的匹配技巧，你很容易可以找到以串聯或並連的電感或電容，來達到50歐姆的匹配。



回前面：非常感谢您的回复！但是想问的是在没有网络分析仪的情况下用手算或者用软件的可以实现吗。就是依照上面的图。
继续求助



前面的回答都是正解啊
