请教Far Field Radiation Sphere Setup的设置问题

请教各位，
用HFSS仿真时，Far Field Radiation Sphere Setup该如何进行设置呢？就是里面的Phi和Theta的起始角度以及步长该依据什么进行设置呢？
发现不同的设置会对方向图有不同的影响啊.......我想看天线的E面方向图、H面方向图和Gain方向图...
多谢了！



可用數學的座標來理解會比較清楚，在三度空間中，要定出一個點，可以用(x，y，z)為之，這是在笛卡爾座標系下，還有另外一種方法，那就是採用圓座標，XY平面上的夾角叫做Theta，XY平面與Z軸的夾角叫做Phi，而空間上的任一點也可以採用r(Theta，Phi)來定義。
對於天線而言，一般Theta以0到360度最普遍，這是因為天線通常有必要了解在XY平面上360度的輻射情況，無指向性天線可以藉此評估其性能，指向性天線也可以藉此評估其前後(F/B)比的性能。至於Phi，從天線使用的角度來看，Phi以-90度到+90度，或者從0度到180度，這純粹是因為天線應用面上的關係，比如一根單極垂直天線，使用時你會想要了解的應該是，Theta以0到360度，以及Phi0度到180度範圍的輻射，因為天線下方的180度輻射不會有人關心的。
至於起始角度以及步長該依據什麽進行設置呢？
這就要看你在HFSS上天線模型的擺放狀況囉，原則上就是可以比照上面的說明來設定角度，至於步長可以約略選個適當的值，如果執行時間過長或看圖時變化不順暢，或者是圖形不滑順，可以再試著調整其步長。



一般要看天线的电场方向吧。比如电磁在YZ面。则设置的 PHI 0-90步长 90因为0°是H面，90°是E面
theta -180 180 步长 2



LS好！还是有很多不明白......
如果我的天线是沿y轴放置，那我要看E面H面的话Far Field Radiation Sphere Setup该如何设置呢？E面是不是zoy面，H面是不是zox面呢？
还有就是，Gaintheta是不是看H面方向图的，Gainphi是不是看E面方向图的呢？
对于这个方向图真是很迷惑啊.......



看到很多高手写的指导性的方法，我按照自己的理解来写一个详细的确定最大辐射方向，E面，H面的步骤，供参考（HFSS12）。
1.首先确定天线的最大辐射方向（也可根据天线理论或常识），以下是通过HFSS生成的图形来判别：
在仿真结束后，画出天线的3D增益方向图，首先添加了一个完整的辐射球面，选择工程树下的Radiation——Insert Far Field Setup——Infinite Sphere ，保持默认的phi从0～ 360，theta从0～180。
其次，Results——Create Far Fields Reports——3D Polar Plot，确认geometry选择的是3D，Category选择（Gain Gain），Quantity(GainTotal),Funtion(db)
最后，根据3D增益方向图确定最大辐射方向（数值最高点与原点的连线方向）
2. 选中模型的天线部分后，右键Plot Fields——E——Vector_E,即可看到电场的方向；同样Plot Fields——H——Vector_H

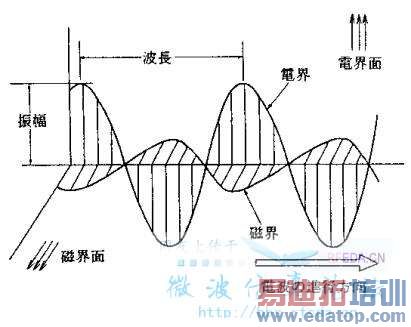

3. 一般需要放大来观察电场E和磁场E的方向。可以结合下图来看：


4. 过最大辐射方向和电场方向的面即是E面，过最大辐射方向且与E面垂直的面即是H面。

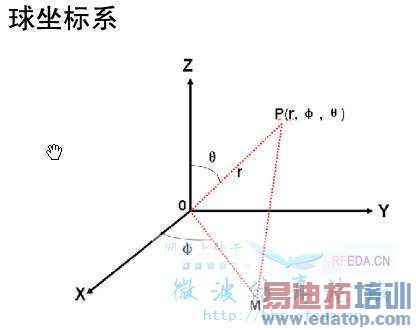

5.已经确定E面和H面分别对应的是哪个平面后，再根据球坐标系来确定phi和theta哪一个要取定值，即phi和theta中有一个固定为一个常值，另一个取所有可能值，具体情况要具体分析：


  phi，theta取值完毕后，可绘制相应的平面方向图。

总的来说：思路为首先确定最大辐射方向，再确定电场方向，这样就可以确定E面,H面对应的是XOY还是XOZ或者其他的面了，最后按照theta,phi来对应下画图



首先得确定电场方向呀，沿Y轴放置，不同天线的电场方向也不一样吧。有的端射，有的侧射。不确定可以按4楼的方法。反正电场所在面，肯定有个常数，要不是THETA=constant，要不就是PHI=constant。 把这个常数定好，另一个就设一个范围。PHI是常数的话，Gaintheta就是这个面的主极化方向图吧。



这个步长的设置无所谓，不要太粗就行。判断E面和H面，直接根据三维的方向图来判定。一般在工程上可能是垂直面和水平面，可以根据三维方向图上的theta和phi角的旋转方向来判定



学习到了很多东西，帮助很大啊，多谢各位大虾的解答
