本人最近在做一个比较器但有些问题需要大侠们指点一下

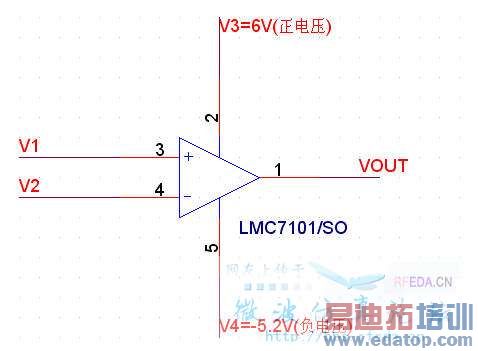

如图所示 问1 .当V1与V2 相差多少的时候VOUT输出的电平是什么样的(例如当V1比V2 大0.45V时输出负压,当然我这个例如是比喻)
2. 当V3与V4相差不大时,VOUT输出还是不是上面的情况,若不是,那输出什么。

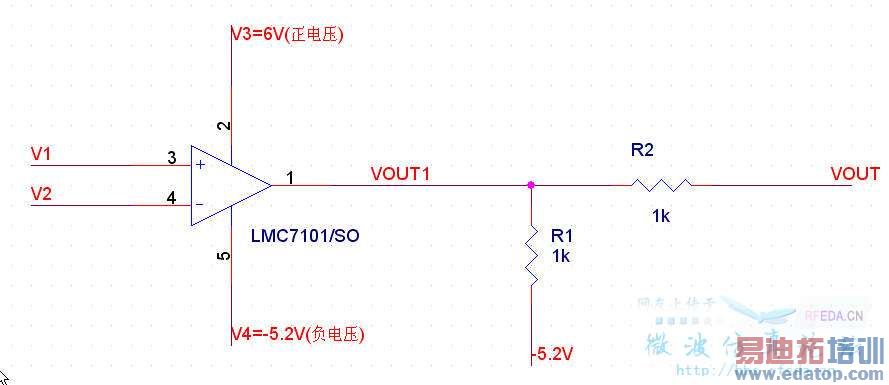

上述问题,本人用multisim软件进行仿真,但总得不到结论。大概电路如下
如图所示 问1 .当V1与V2 相差多少的时候VOUT输出的电平是什么样的(例如当V1比V2 大0.45V时输出负压,当然我这个例如是比喻)
2. 当V3与V4相差不大时,VOUT输出还是不是上面的情况,若不是,那输出什么。
上述问题,本人用multisim软件进行仿真,但总得不到结论。大概电路如下
电路可能稍微有点问题,在运放2个输入端需要各接一个电阻,根据运放"虚短"原则,34脚电压近似相等,当+端电压>-端电压时输出"高"电平.
