求解，Razavi 9.16 题目的解答是否有误？
录入：edatop.com 阅读：

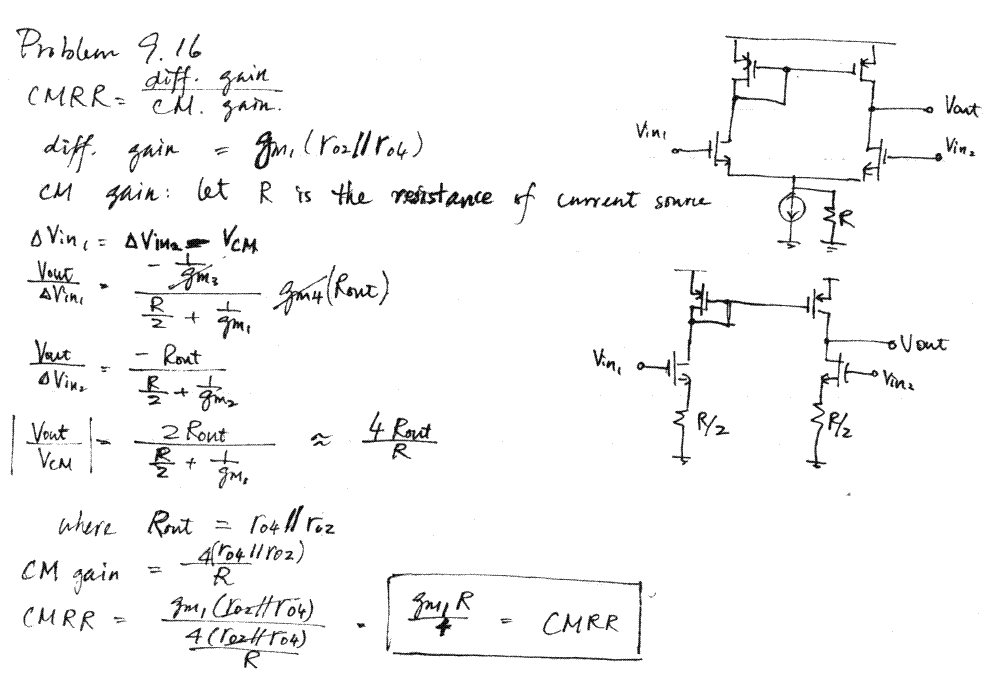

求解，Razavi 9.16 题目的解答是否有误?
我觉得解答Vcm时候，图中的等效电阻是2R，而不是R/2！
lz 说的似乎有道理
应该是2R，每半边电路提供一般的电流
还有这个计算方法个人认为完全错误，如果镜像管M3、M4完全匹配(按照他的计算gm3、gm4抵消)，同时不考虑输入管匹配,那么共模增益是由于基区调制引起的，输出端交流到地计算镜像电流误差！如果基区调制也不考虑，这个电路的CMRR是无穷大！这个计算方法照搬双端输出的模式，实际情况都变了
同意！
同意是2R
应该要考虑沟道长度调制效应吧，否则输出阻抗永远都是无穷大了
不过计算好像是比较困难
应该通过M2的电流变化量=M4的电流变化量来计算电流的变化量，然后乘以输出阻抗得到输出电压吧
强烈怀疑习题答案集是不是常见错误类型集啊
