momentum步骤如图不知道对吗（谢谢知道）

最近在学习momentum
有很多不大清楚的地方
现在我将我的步骤大概叙述一下
不知道是不是这样 请教各位啦
我做的某个部分用到的是要和输出匹配

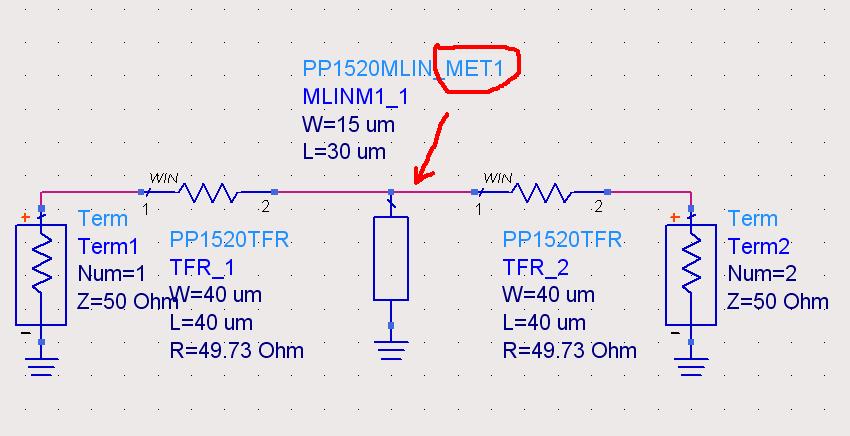

采用T型网络，使用微带线做电感，如图1
在ads中调用某公司的工艺库，设置参数，仿真出结果
为了验证结果，我使用了momentum
第一步，打开layout界面

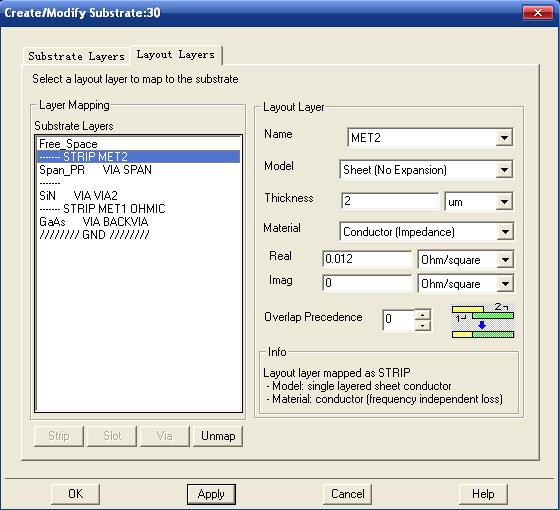

设置momentum-substrate-open-mysubstrate.slm（我的某公司的
工艺库自带）,substrate里面如图2
然后进行precompute

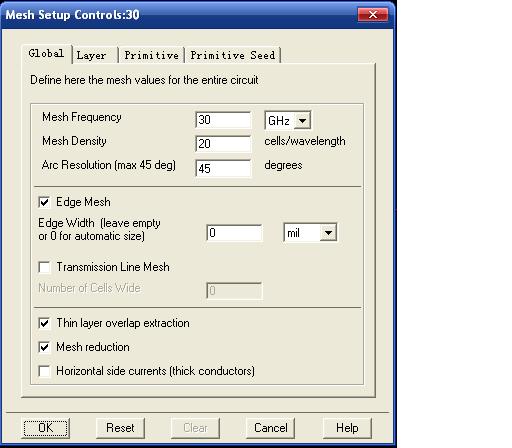

打开mesh-setup设置如图3
由于我的微带线是使用的MET1结构，那么我想应该是在主界面处使用

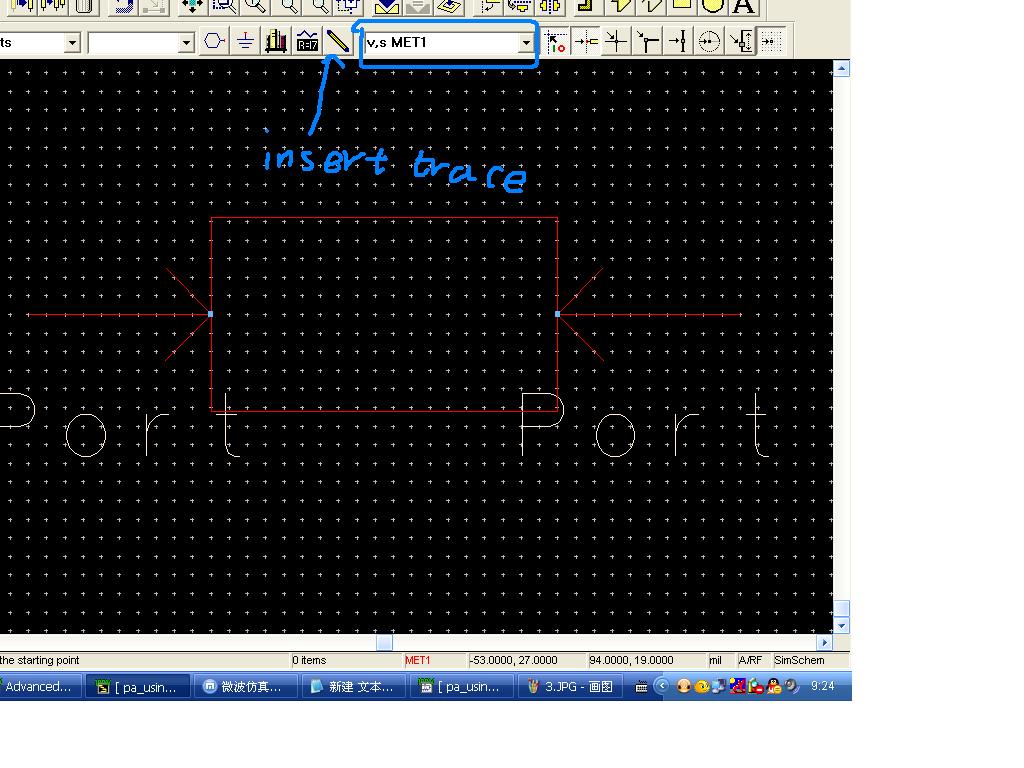

V,S MET1,然后在layout中使用insert trace图标绘制出与电路图中一致的wl的微带线（这样仿真微带线不知道对不对），加入port(图4)
然后mesh-compute
然后momentum-component-create/update,确定

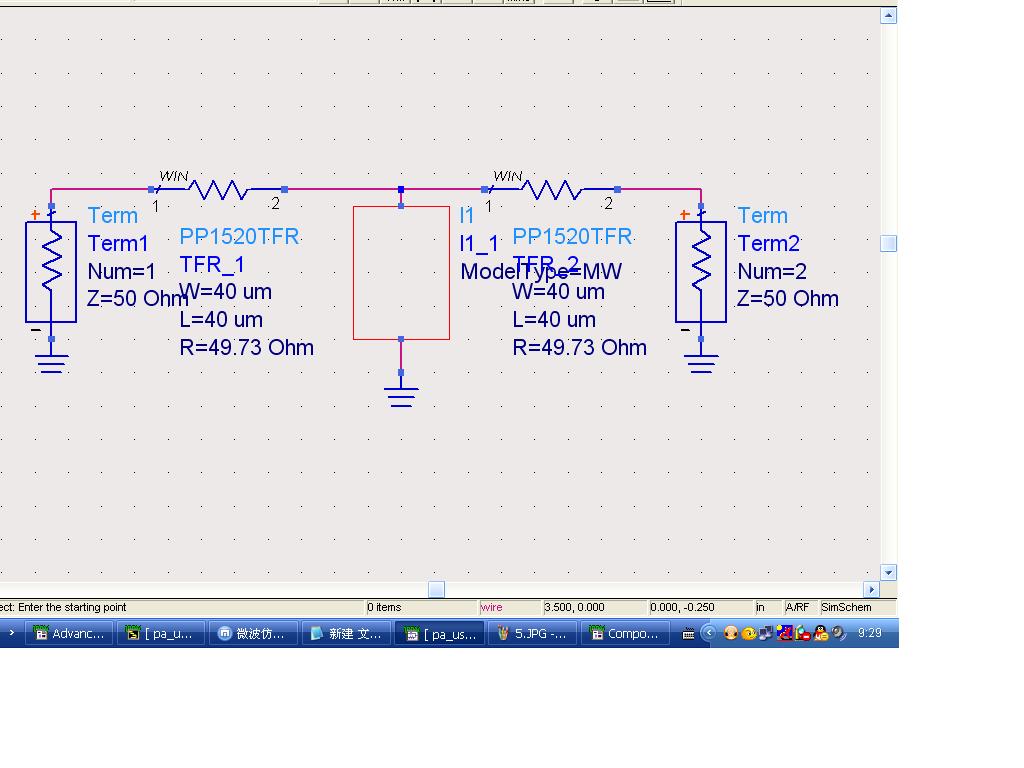

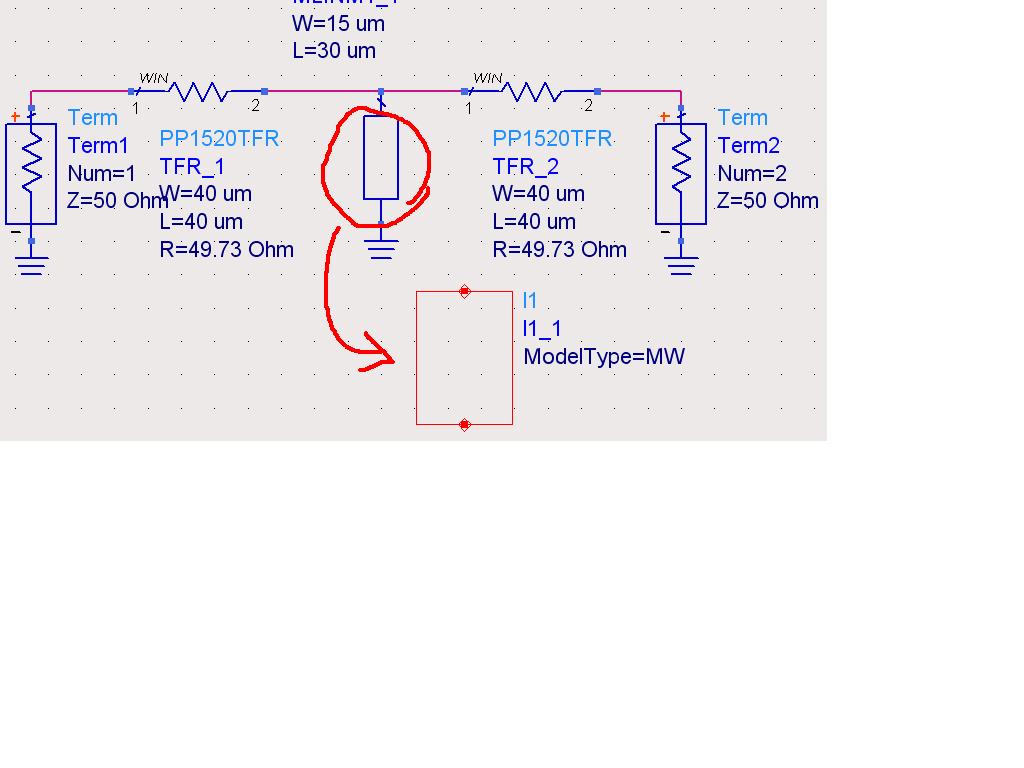

回到电路主界面，将原来的微带线结构替换为刚生成的look alike图5
进行仿真看结果 不知道整个过程是不是这样啊
谢谢
另外我发现我设置了两个微带线，宽度一致，都为10.4mil 长度不同，但是生成look alike后看起来感觉怎么是长度相同 而宽度不同呢（图7）
