本人在研究小数频综，由于是新手，很多不懂，想请教一下
我先在simulink里建立一个pll模型，系统参数还是采用以前做过的pll的参数，
再自己又写了一段三阶sdm的verilog程序，将仿出的数据导到simulink里面，控制除频器的除数，最后仿出的vco输出频率曲线和频谱贴在附件中。
输入频率为33.3M，除频器在5和6间切换
从中可看出，vco的控制线抖动很厉害，输出频率变化10M多！
由于还是不太明白sigma-delta的原理，我觉得既然除频器不断在切换，vco输出抖动应该是必然的呀，怎么做到输出不变呢?
再问两个问题：
1.我的sdm代码可能有点问题，网上有现成的可以参考么?
2。设计小数频综时，系统参数的考虑和普通频综有什么不同呢?
多谢
我先在simulink里建立一个pll模型，系统参数还是采用以前做过的pll的参数，
再自己又写了一段三阶sdm的verilog程序，将仿出的数据导到simulink里面，控制除频器的除数，最后仿出的vco输出频率曲线和频谱贴在附件中。
输入频率为33.3M，除频器在5和6间切换
从中可看出，vco的控制线抖动很厉害，输出频率变化10M多！
由于还是不太明白sigma-delta的原理，我觉得既然除频器不断在切换，vco输出抖动应该是必然的呀，怎么做到输出不变呢?
再问两个问题：
1.我的sdm代码可能有点问题，网上有现成的可以参考么?
2。设计小数频综时，系统参数的考虑和普通频综有什么不同呢?
多谢

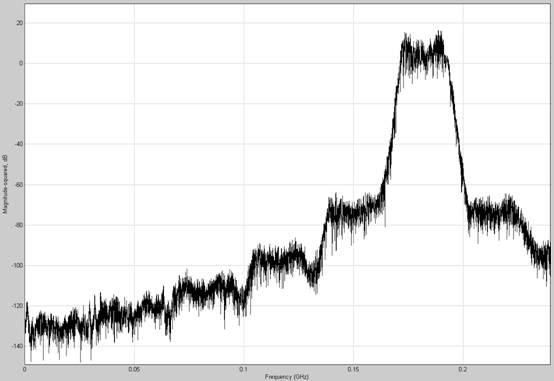

频谱

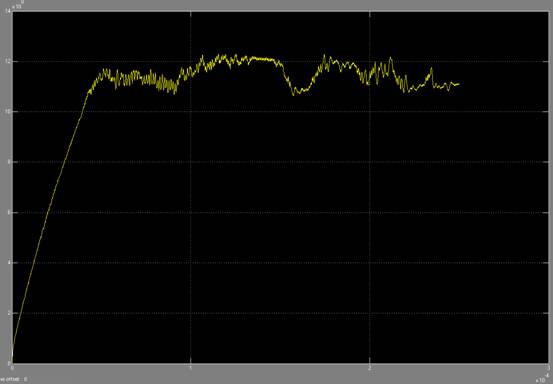

输出频率
我觉得你的delta—sigma modulator有问题，建议你先计算dsm的输出PSD，观察其波形是否正确。
