个人对平衡-不平衡转换器的理解。有不确切之处还望大家指点！

为了同其他级相连接，常常需要把不平衡放大器的输出信号转换成平衡信号，所以就要用平衡-不平衡转换器把平衡线或电路转换成不平衡线或电路。反过来也是可行的，平衡-不平衡转换器也能把不平衡状态转换成平衡状态。使用时，可能会要求阻抗相匹配。

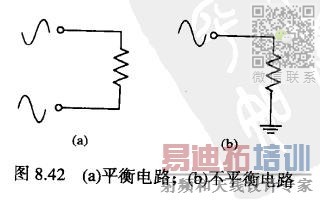

    平衡级的输入或输出端口有两根并联的导线组成输入线，一根传输0°信号，另一根传输的信号幅度与前者相等，相位相差180°。同样大小的电流在两根导线中方向相反地流过。
    但是，如果必须把平衡源转换成不平衡源，就需要把两个不同的信号同相相加，从而输出不平衡信号。
    在不平衡的端口上，电流只流过一根导线，另一根导线接地，这是当今RF设计中的主要技术。


     也就是说平衡端描述的是两根信号线，而不平衡端描述的则是导线与地线/地平面。或者可以这样认为：平衡端以信号线作为回流路径，而不平衡端的回流路径则为地。
     之前一直有听过平衡-不平衡转换器，在射频电路中也经常遇到，但一直没有一个较为深刻的认识。今天查了点资料，总算是消除了平日里的疑团。发觉呢，有些东西在工作中遇到又有甚了解时，如果当时不立即去把它弄清楚的话，拖着拖着也就忘了，当再次遇到时照样懵懵懂懂。其实做技术与做学问一个样，同样得认真、严谨、负责。有说得不对的地方还请各位指正，谢谢！

呵呵，谢谢小编的分享

首先，谢谢小编的分享。之前也曾使用过平衡-不平衡转换器，因此今天也想跟大家分享一下经验。
    平衡-不平衡转换器俗称巴伦（balun），是一种单端与双端的转换器，这里所说的单端就是小编所说的不平衡端，双端就是平衡端。双端（平衡端）一般用来传输差分信号，差分信号能很好的抑制干扰，这是大家都知道的，那为什么还要使用单端呢?高频器件不同于数字芯片，实际应用中还要经过细致的调试，如果使用差分的话会对调试带来很多不便（市面上很多的仪器都是使用单端连接的），况且，阻抗匹配时单端更省事，双端的话两端都用匹配，因而市面上很多的高频器件都是使用单端的。
     这是我以前的一些经验，说来跟大家分享，有说得不对的地方还请各位指正，谢谢！

解释很详细

我的記事本又多了一個記錄了~之前也是搞不懂平衡與非平衡的差別及用處！這下都瞭解了！謝謝

谢谢小编

    这个顶 啊

balun的种类很多，有变压器类型，传输线类型的等等。实现单端转差分作用，小编的理解还不太深入，其实输出差分信号的一侧的中间点应该是虚地或接地的，平衡端的回流路径也包含有地，不然就失去差分的意义了。

"平衡端以信号线作为回流路径"
这个认识还停留在很低频的阶段.
频率升高到射频段后,多从电磁理论来理解,单端和差分都是微带线一类,能量的传递是场的传递,

謝謝分享！

在共模点的基础上叠加差摸信号

学习了！

正解。

10楼说的好

感谢分享

理解的很好

差分的概念，我一直感觉没彻底搞清楚。

wertrewtwertrewtwer

受教了

   哈哈，差不多嘛

Balun 有軟件可以計算

支持！有进步！

谢谢小编分享~

学习了

学习学习！

有些东西在工作中遇到又有甚了解时，如果当时不立即去把它弄清楚的话，拖着拖着也就忘了

平衡端口, 也是对地作参考. 只是相位差为180度.

        ffff
