求大神解答：发夹型滤波器设计中的发夹底部长度如何设定？
录入：edatop.com 阅读：
新人刚来，求大神解答：
发夹型滤波器设计中的发夹底部长度如何设定?

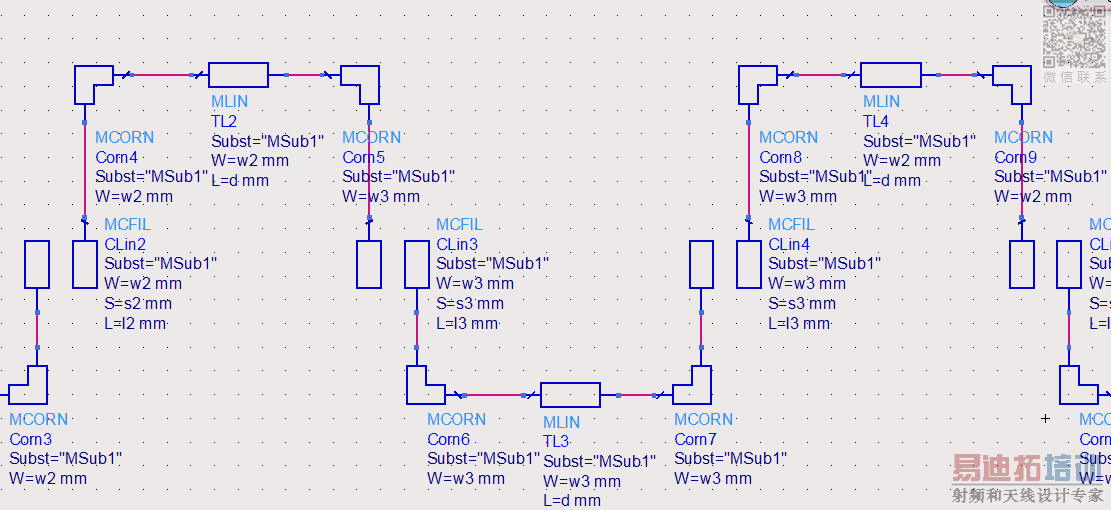

比如图中的TL3的L值（d mm）如何确定?是有公式计算还是凭经验给初值?
是不是CLine3的L值与TL3的L/2值的和(l3+d/2)才等于我们计算出来的1/4波长?
是不是不管一个发夹型单元如何弯折（微型化），它的总长(2*l3+d)都是不变的，为1/2波长?

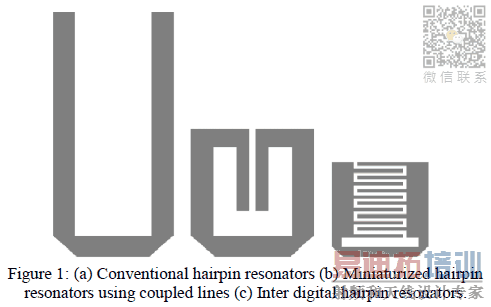

像下图所示微型化，三幅图发夹弯折的横向长度是如何求定的，并且（b）中顶部的横向长度又是是如何求定的?
真心求各位大神能给我一个答案！
最近看了好些论文，但是都没有提到这方面的问题，都是直接给个答案数值，都快崩溃了！
可能大神们都感觉是基础理所当然，但是......真不知道这是咋整出来的。
谢谢各位了！
如果各位大觉得解答有点麻烦的话，也可以推荐可读论文，不管您以什么方式解答，都非常感谢！
不知道问题解决了么,我也是被同样的问题困扰了
这个一般是靠感觉给吧
ADS里面仿真过，感觉达到一定长度以后，长点短点对S参数没什么影响
