SIwave中计算S-Y-Z-参数的疑问

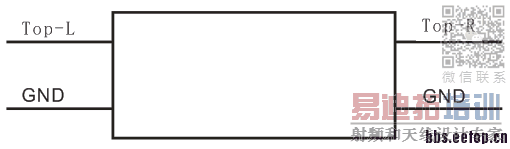

我对一条线进行模拟，一端叫做Top-L，另一端叫做Bot-R，共用一个GNG，这个可以等效为一个二端口网络

然后我求解S-Y-Z-参数

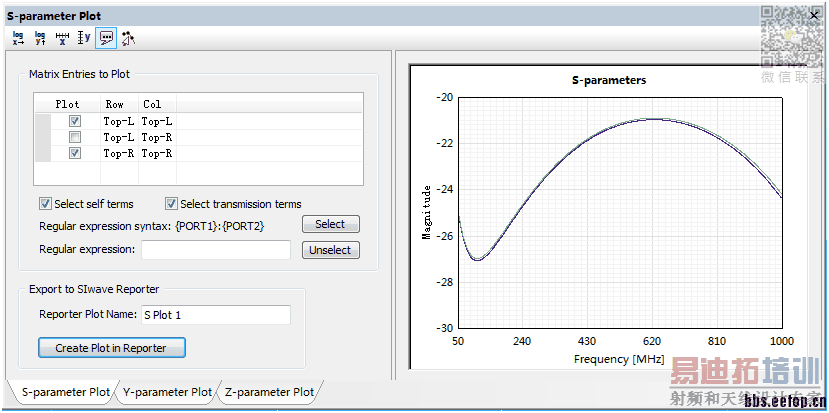

我理解“Top-L Top-L”为S11，“Top-L Bot-R”为S12，“Bot-R Bot-R”为S22，不知道是否正确?

这里S11、S12、S22都有了。但为什么没有S21?这个我也没懂，不知道是否是用为同一个GND的缘故，难道S12=S21?

请高手解答，谢谢！

是不是S12=1/S21，所以S12取倒数就默认为S21了

但怎么查看S21的图呀?

答案找到了，因为一般的无源性网络是可逆的，就是说A口进B口出和B口进A口出的传输特性都是相同的，显然PCB的走线肯定是无源的，所以S12=S21，所以就没有必要给出S21了

对于对称器件，S12=S21.

    passive device. S12=S21

不是很明白

S12=S21，所以就没有必要给出S21了

应该是互易，如果S21=S12的话；对称应该是S11=S22

明白了
