cadence spectre中宽带混频器的仿真求教
录入：edatop.com 阅读：

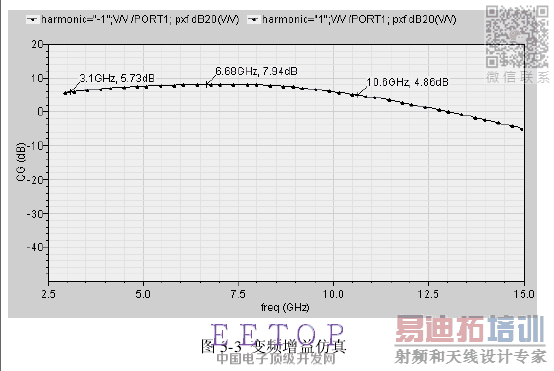

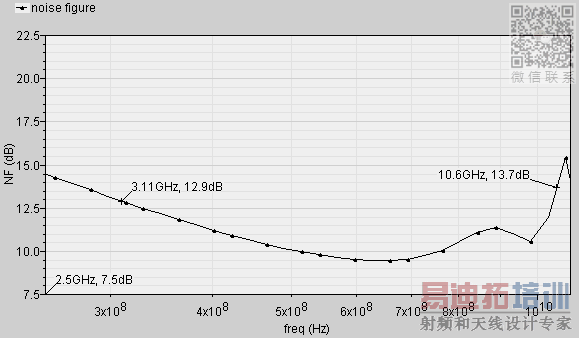

spectre中关于混频器转换增益和噪声系数的仿真，如何实现噪声系数与射频输入信号频率关系的仿真图，如何实现转换增益随射频信号频率关系仿真。一些书上都是对于窄带混频器的仿真，且仿的都是噪声系数和转换增益随中频输出频率的变化关系图。而看到一些硕士论文和国外paper中的仿真结果有对于射频输入频率的仿真。请教大神知道如何实现?他们的仿真结果是这样的：射频3.1~10.6GHz，中频10MHz，请问这样的图怎么仿出来的?
请大家不吝赐教
sweep by freq ！
在PSS下面设置了sweep射频频率，能够利用pxf仿出增益随射频频率的变化，但是在添加Pnoise仿噪声却仿不出随射频频率的变化。
求指导
我也在弄这个，小编解决了没有?望交流
你第一张图看着是用的pxf,可以固定中频吗?
小编怎么解决的?求分享
对，第一幅图是 PSS+PXF仿真，可以固定中频
307078147 坐混频器的可以加我讨论一下！
