用ads看变容二级管的c-v曲线

请教一下大家：

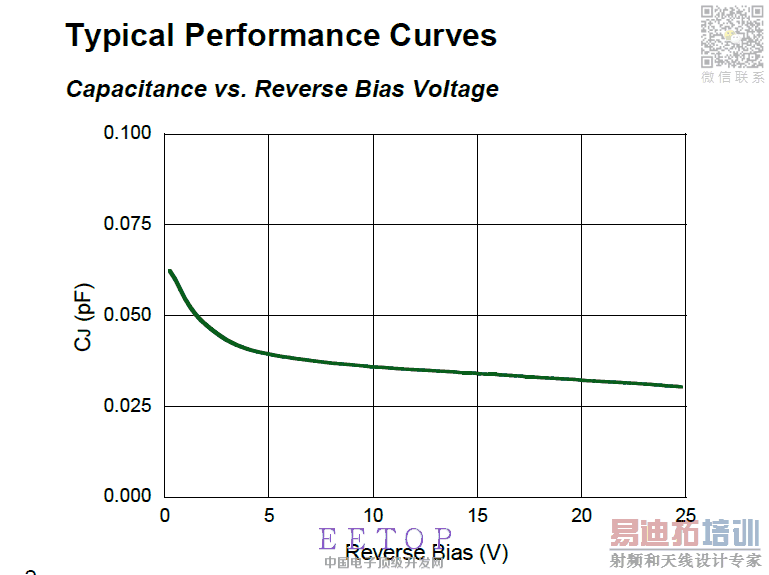

  建变容二极管MA46H146的模型，下面这个是它的datasheet上给出的c-v曲线

下面是我在ADS中建的模型

怎么用ADS看C-V曲线呢?
因为和datasheet上的曲线对照才知模型建的是否准确
谢谢

好东西 顶顶顶顶顶顶

你要用parameter sweep去掃描Vbias,然後就會得到一組S11,然後繪圖時把S11的img轉成電容值就行了

同学在么?我好像在跟你仿同一个电路图，能不能留下qq，交流下

铜球?

    对偏置电压扫参，计算z阻抗，编辑公式c=-1/(2*pi*fieq[0,0]*imag(Z11[0]))

我就回复一下，赚点信元

不管电阻电容还是电感都要用Z或者Y参数计算，关于随偏压变化的曲线一般都是频率点设定为单点，sweep电压就可以了

   但是，这个单频点应该不是随便设置的吧，我看了一下，不同频率点下的c-v曲线也会有变化，请问怎么办

这个公式是什么呢?

谢谢小编分享。

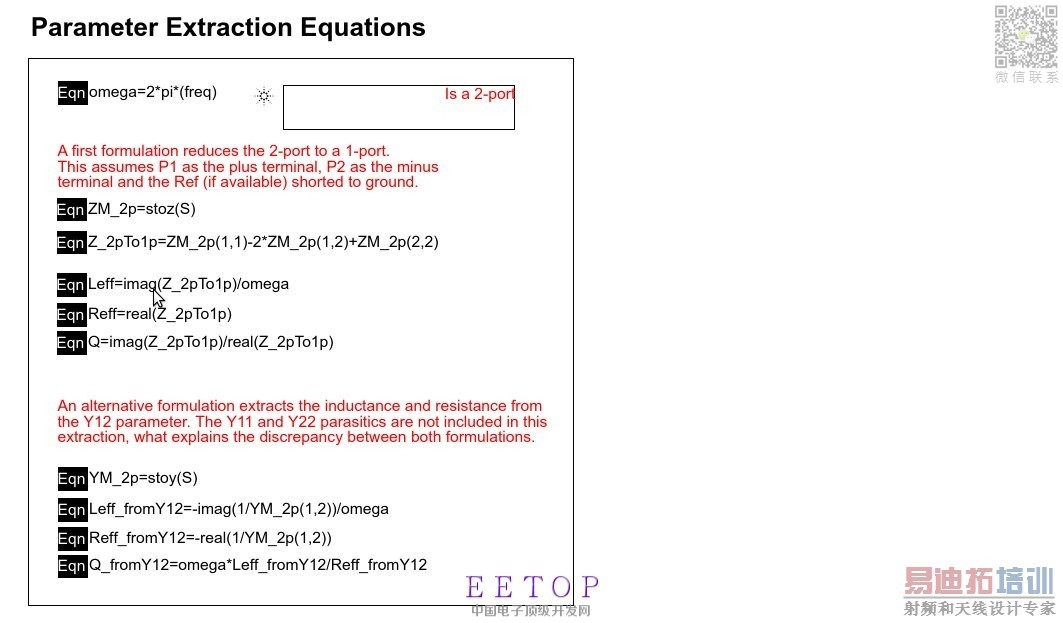

你可以參考ADS的範例, SPIRAL_WRK裡面的parameter extraction equation 公式, 它是提取電感,
但你可以修改成提取電容

O(∩_∩)O谢谢啦！
