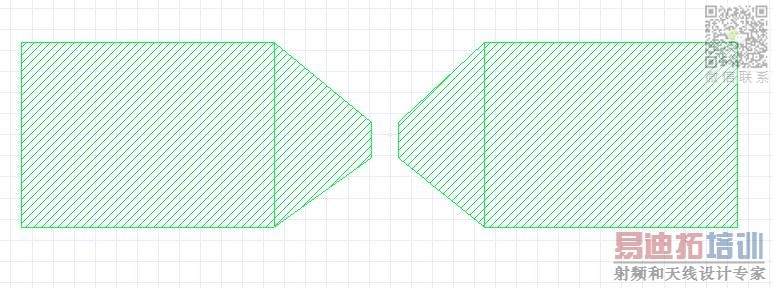

Ansoft Designer 端口设置问题

不是太了解

设成差分端口。

非常感谢foxman_1的建议，能否给出具体的步骤，?如何正确设置差分端口。

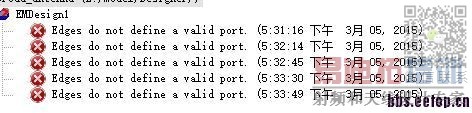

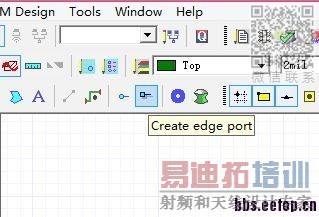

我现在是选择：选择端口的相邻两条边

我没有使用HFSS, 不过这些EM软件设定端口的方式应该大同小异！
所以，我想HFSS也是一样！?
具体方式：
1-.应该是先选取两条边（不是建立端口！（Port））、而是先定义"位置"！
2-.选取两条边后才是建立端口（Create Waveport）、再用（new line）连起两边，这样就会出现一个红色箭头了。
其实你最快、最近的老师在ansoft hfss example里面，如果我没记错！它有一个设置dipole antenna的例子，用的就是"waveport 之差分端口"！
3-.不然就要使用"离散端口--lumped port"，- 与 ＋分接在两边（不过它的缺点缺省是50欧，需要你去猜你设计的这个端口阻抗是多少！?）

这一页里面提到 lumped port的设法（平行线之间这是你要的方式、上下叠层线之间...还有更多ANSYS相关软件的教程 / 重要的是：它中文的图、文教学资料是不收费！）它是繁体中文版面，对你应该不是问题才对?
http://www.oldfriend.url.tw/index.htm

   非常感谢foxman_1耐心详细的讲解。
对于这个模型的仿真，我是在Designer中建模的，现在就是遇到这个端口不会设置的问题。

而在HFSS中建模，port的种类较多。但是它仿真小型化和微带的情形，没有Designer方便快捷。
但是在Designer中，port种类很少。所以就不知道该如何设置了

这个问题很有意思。关注

关注中

HFSS应该和designer 相近

我也是用过HFSS，没试过Design
如果是HFSS，中间画个面，设成Lump Port，或者画条连接两个振子的线，设成电流源

看看，学习

刚好再仿真dipole antenna   非常感谢
