CST仿真分支线电桥耦合器的问题
录入：edatop.com 阅读：

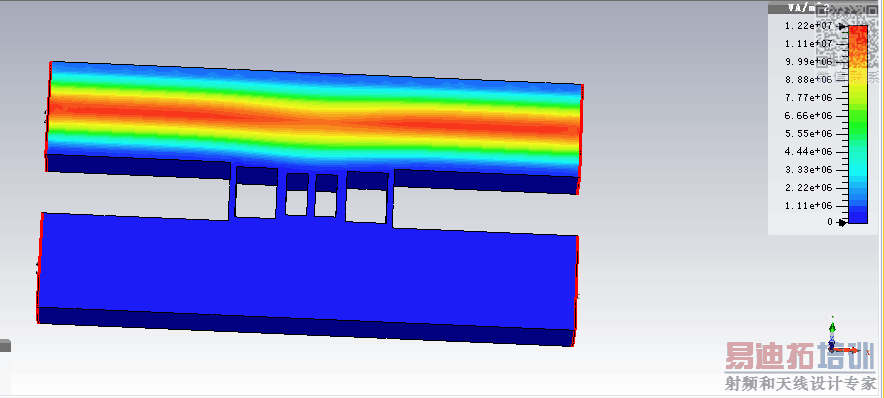

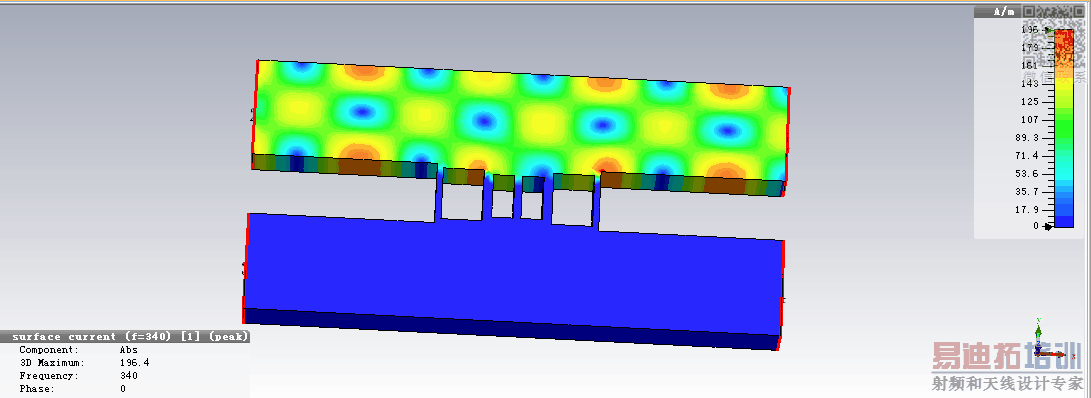

在用CST仿真E面波导分支线电桥的时候，出现了下面这种情况，参数都已经设置的正确了，但是，始终没有耦合端的输出。为什么会出现这种情况呢?只有直通端的输出，基本上就是一段直波导了，耦合器的作用完全没有体现。从下面的能量流动和表面电流都能看出来，电桥只对波导产生了一点影响
既然是分支电桥，又是波导的形态，有没有想过是分支桥的"孔径"截止了频率通道！?
请问您的意思是说，我的电桥横向宽度设置的不合适吗，过窄了所以会截止频率通道?
是的，你得到它了！
想要通过神马频率? 就得符合波导的规律。***波导是机构形成的高通滤波***希望你能明白！
