关于射频功耗计算的求助
录入：edatop.com 阅读：
各位大大，小弟作为菜鸟一名，对于射频功耗计算方面有些问题想请教。我在功耗计算时，用PSS仿真，觉得有四种方法计算功耗，不知那种才是正确的。

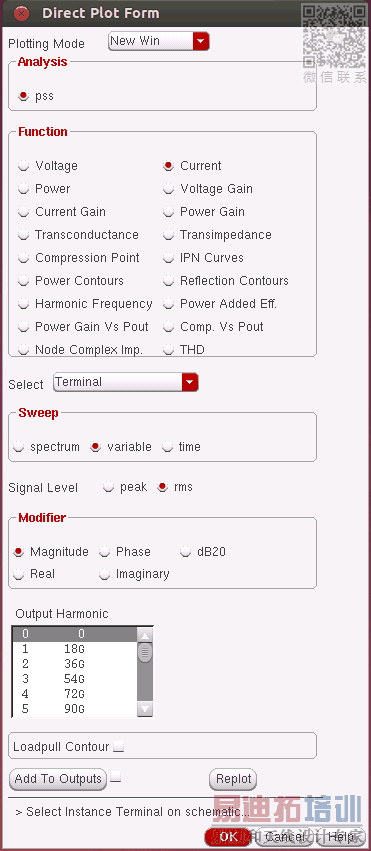

1. 用PSS的HB仿出电源电压结点处电流的RMS值，再与直流电源电压相乘，算出功耗。

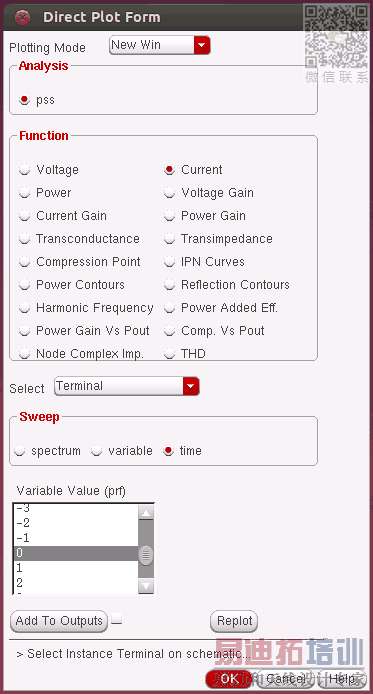

2. 用PSS的HB仿出电源电压结点处的电流波形，再由瞬态波形算出功耗。
3. 用PSS的HB仿出电源电压的电压和电流的RMS值，再二者相乘得出功耗。

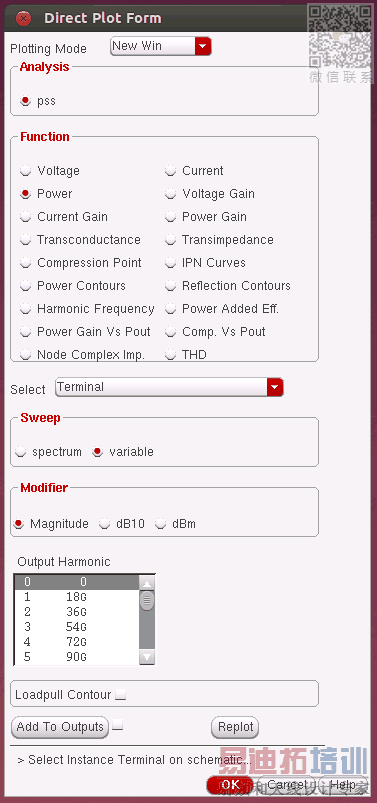

4. 直接用PSS的HB仿出直流电源的Power值。
1. 用PSS的HB仿出电源电压结点处电流的RMS值，再与直流电源电压相乘，算出功耗。
2. 用PSS的HB仿出电源电压结点处的电流波形，再由瞬态波形算出功耗。
3. 用PSS的HB仿出电源电压的电压和电流的RMS值，再二者相乘得出功耗。
4. 直接用PSS的HB仿出直流电源的Power值。
我觉得小编提了个挺有意思的问题。我至少不同意第一个，小编是算电源的功率，我是以功放管管耗为类比的，假如管子工作在A类，其正弦电流波形的DC分量应该等于偏置电流值，低于peak/根号2的有效值。
假如不用统计上的定义去套RMS，只考虑正弦信号的话，只有电压电流波形都不失真且同相的话才能用有效值去算功率吧。
其他的还要再想想......
我感觉第四种方式要靠谱些，因为他跟用瞬态算出来的要相近一些，用RMS算出来的要小根号2倍。不是很明白Cadence的RMS值是怎么计算的。
