混频器仿真问题
录入：edatop.com 阅读：

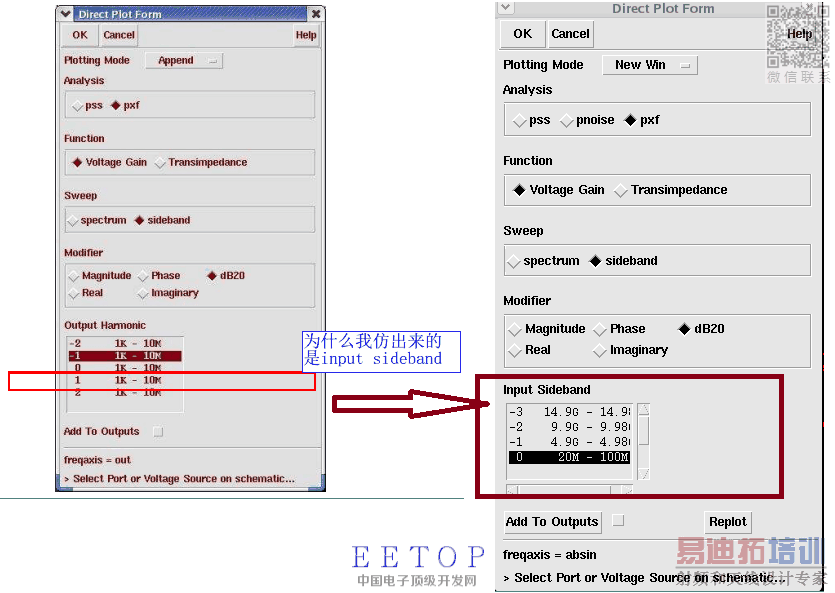

本人新手学习混频器，搭了一个吉尔伯特单元做混频器，gm为20ms 负载电阻为100欧姆。对增益和噪声进行了仿真发现结果和混频器workstation的仿真图都不一致。请问下：哪个增益仿真pxf中应该选-1，4.9~4.99G，还是应该选20M~80M。我的设置哪个地方有不对的吗?另外，如果我想把混频器作为宽带混频，对于RF频率的仿真又该怎么设置?比如说1G~5G.
求指导 求指导

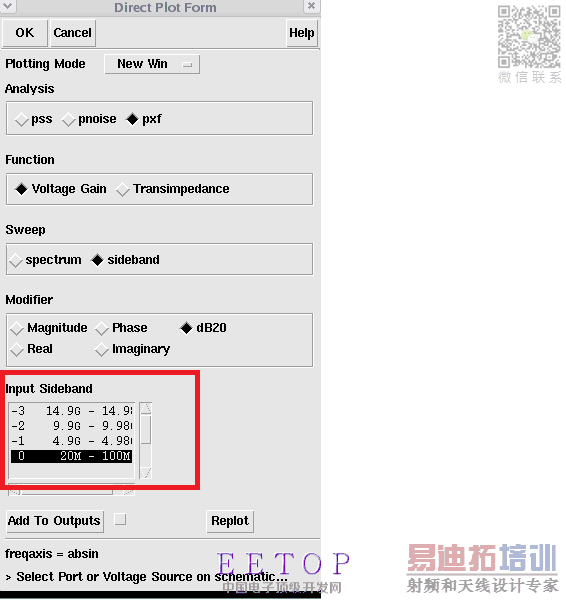

input 写错了，20M-80M是基带，不是input
