求助sonnet中有限地结构的port设置问题
录入：edatop.com 阅读：

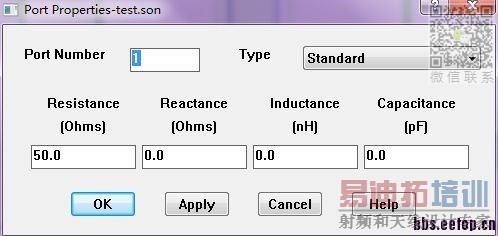

新手小白打算在sonnet中仿真有限地的微带微带遇到一些问题：自己画了两层金属，上下都是AIR，距离默认的GND层有一定距离。加了port后仿真提示错误：port没有ground reference，我试了两种port（一种是只在微带层加一个port，一种是在我画的两层上对应加1，-1port）都提示错误。可是我在port设置中，standard port里面，只有编号和阻抗可以设置。设置reference的选项却没有。我看教程里和其他试例里这里都能设置。
不知道我的操作哪里有问题，该如何正确加port谢谢！
不知道你的port是否是这么放置的?
没有看到你的.son文件，只能瞎猜了。
不知道我的操作哪里有问题，该如何正确加port谢谢！

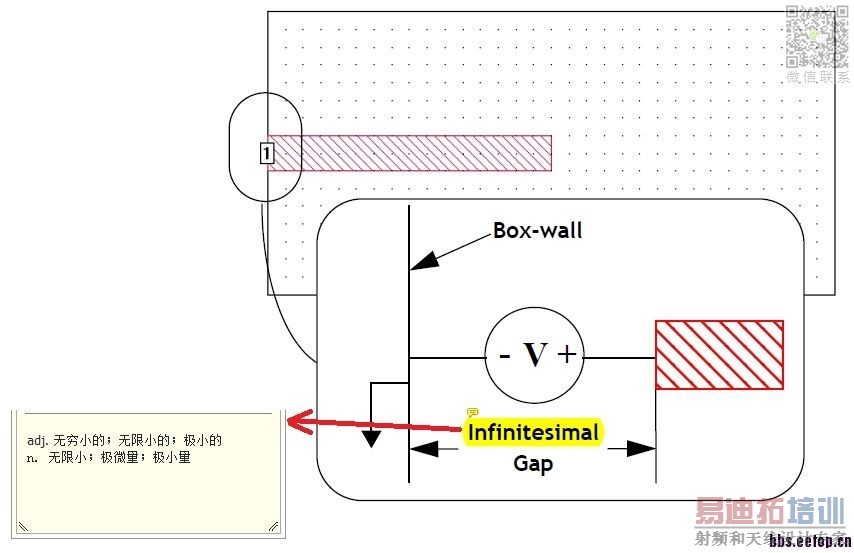

从你的截图上看应该是“standard port”，这种port是要放在box wall上的，如下图所示：
不知道你的port是否是这么放置的?
没有看到你的.son文件，只能瞎猜了。
