问焊盘， 过孔， 引脚导线的阻抗匹配

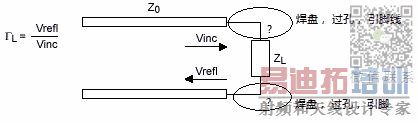

问一个傻傻的问题： 如图所示， 大多数文献里只讨论 传输线（transmission line) 和 负载 (load) 的阻抗匹配。 但是在传输线和负载之间有焊盘， 过孔， 管脚引线 等等， 为什么文献都不考虑它们的匹配呢。 请问， 有没有知道相关的解答。 谢谢指点。

因為它們距離很短,所以可以忽視

虽然距离很短， 却会因为特征阻抗的不一致， 引起信号的反射， 而使负载无法接收到信号。 请指点。

在你工作的频段，这些因素的影响还不够大，因此可忽略，如频率够高，此处阻抗不连续引起反射够大，则需考虑

hawkflior,
   请问如何考虑这些不连续点的阻抗。 有参考文献吗。 谢谢你的建议。

好像Microwave Solidstate Circuit Design这本书上有关于pad和via等的建模吧，这本书作者好像还有一些其它书也有类似内容。

bing,
  好的。 我觉得这些不连续点如果<0.1*波长， 可以用集总(lumped components)元件的电感和电容来模型。

这些问题一样困扰了我好久  没有小编的勇气问出来

这个要不同情况不同分析，看看特定的情况对你电路的影响大不大。
比如一个pad，其实就相当于一个电容，大小在几十fF，如果你觉得这个对你电路影响不大，可以不考虑。金线一般一mm一nH。如果你觉得这些寄生的效应对你工作影响不大，那就不用考虑。

很长见识

会有影响，但是影响较小，如果做仿真的时候可以把过孔的影响考虑进来！软件会考虑！

領教了！ 這問題我也有想過~只不過自己都設計比較低頻的電路,所以久了就沒去CARE了！

可能射频信号才需要这么考虑吧

为了简化分析，默认这段阻抗是连续的，实际肯定有差异，这个就具体电路具体分析了。

可能引起杂散哦

过孔的模型可以用等效的电容电感组成的牌型网络计算

可以忽視

觉得频率较低，焊盘过孔不连续的影响可以忽略~频率高了要考虑
