关于CST中的VIA
录入：edatop.com 阅读：

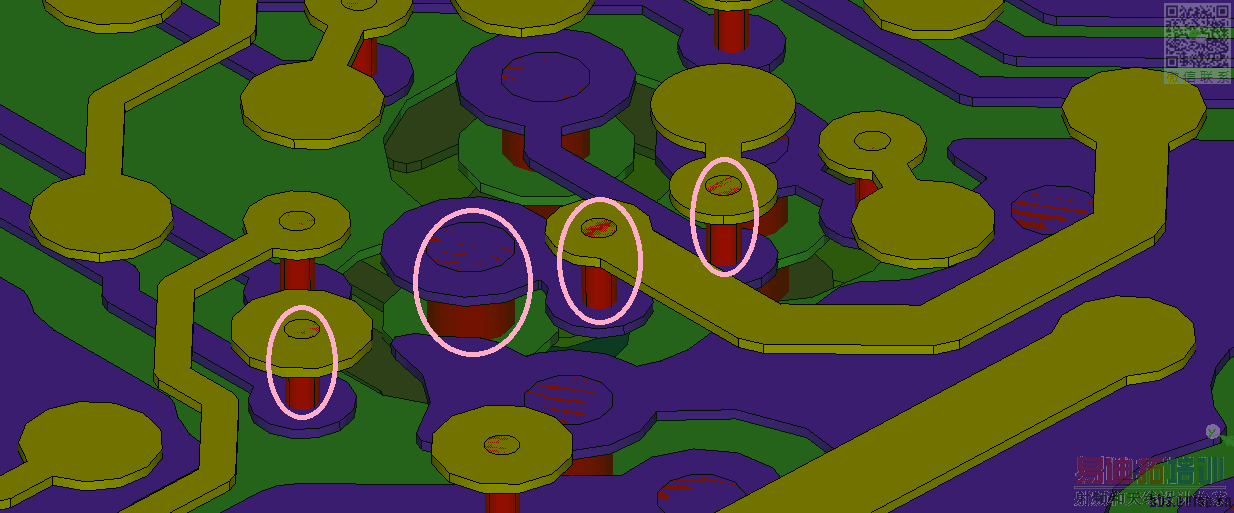

请教一下，在CST中，软件对PCB板上的VIA是怎么处理的?是当成实心的铜柱处理的还是当成一定壁厚的铜管处理的?如下截图中粉色圈内的所示的VIA，多谢了哈！
感谢分享，小编好人
要算得快用实心柱且设成六边形或八边形。要符合实际的话设成空心柱但是计算时间会变常，网格设置也会相对复杂些，但结果会较接近真实。
嗯！多谢foxman_1 大侠的解答了，我了解了，多谢哈！

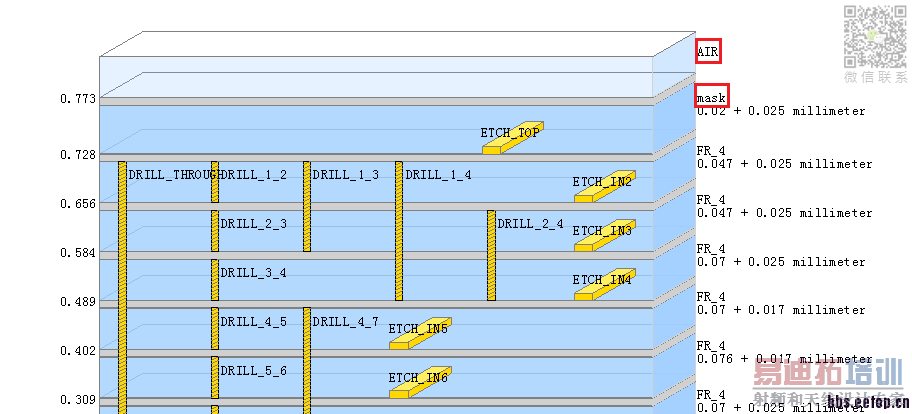

再请教一个问题，在ADS中设置PCB板叠层信息的时候，我要把表层的阻焊绿油层也考虑进去，因此做如下图设置，这样是否正确?谢谢了！
正确！这在选取六层或是八层板时会有叠成的范例。
又学到了！非常感谢了！
