用HFSS13 仿真电感S参数出现奇怪波形，用的是lumped port求指导

求指点啊，

问题都没说清楚，没法回答

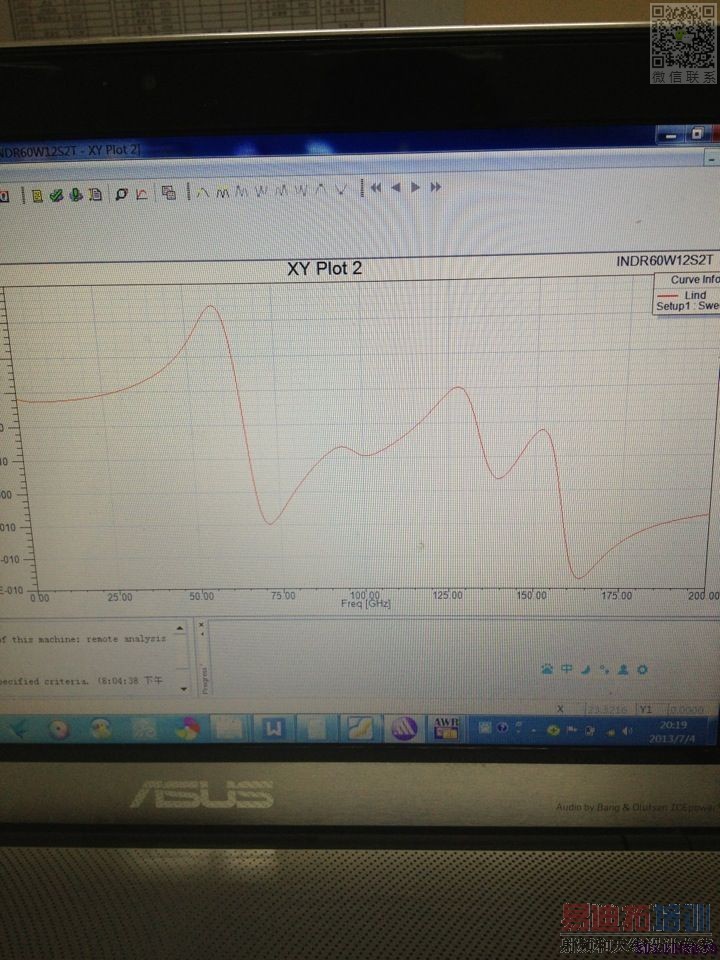

   谢谢回复，我的问题是发现电感的感值波形不对，后面不应该有这样的震荡波形。而且谐振点太小了，不知道为啥。

你的模型是什么，实际仿真的时候，基本行不可能和理想电感的曲线一样的，而且由于端口的各种寄生效应，谐振点也会发生偏移，都是很正常的

   仿真的时候没有带模型，直接用gds仿的，想着仿完拟合一个模型

这个怎么知道呢

   HFSS模型是什么，GDS又是什么

在么知道

    在，求加QQ18630072

没有模型构建描述，没法知道遇到什么问题，也不知道你的结果是否就有问题！

    感觉很诡异，难道是sub的问题?

    不知道啊已经改为ADS仿真了

XUEXIXUEXI

   ADS也是需要sub的啊

   两个软件的sub都做了。看起来ADS的sub仿出来的结果好像正常多了

    不会吧，HFSS不是仿的准吗?

问题都没说清楚，没法回答

    ADS现在有uW引擎，号称提高了精度

貌似是腔体谐振了

ADS仿真流程和HFSS有什么区别吗?我仿电感也遇到类似的问题，不知道转到ADS是否方便。另外HFSS仿真导出s参数仿真的时候，中心抽头的电感，一个端口的波形居然是反向的，也就是对称的端口，在中心抽头端加一个直流电压，作为电感，直流分析应该是两端都输出同样的电压。但结果是一端输出正常的电压，另一端却输出反向的电压，也就是-vdd，很奇怪。如果ADS方便仿真，可以考虑转过去。
