如何在PCB上给多路RF transceiver提供完全同步的本振信号？
录入：edatop.com 阅读：

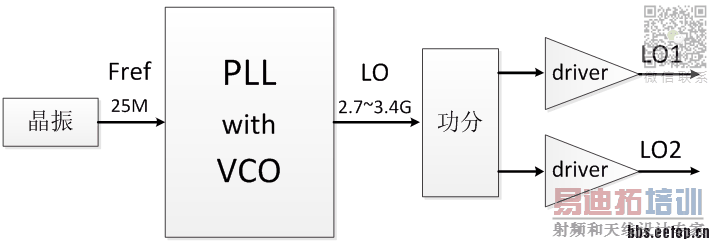

板级系统中，为了保证两路RF transceiver完全同步，准备用一个PLL提供两路本振信号，就是先用功分器将PLL的一路输出变成两路，然后再加上LO driver，像下面这样
但是由于所需本振频率较高（2.7~3.4G），找不到这样的功分器，所以想了另外两种方案：

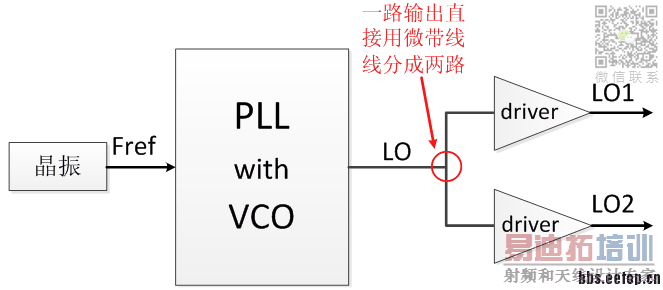

第一种，直接用PCB上的走线将PLL的一路输出变为两路，再加LO driver：

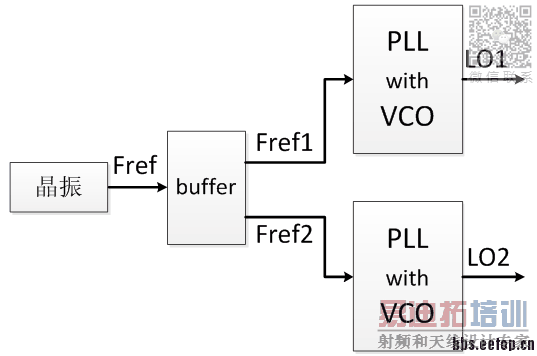

第二种，用一个晶振通过一个两输出的buffer给两个PLL提供参考输入，这样来产生两路本振信号：
请教一下上面两种方案哪种好点，或是有什么更好的方案吗?多谢了。
2.7~3.4G的功分器很多见啊。minicircuit的多了去了，实在不行，本振信号，可以用三个电阻自己弄个功分器
功分器总会存在相位差，要调到相位绝对一致，有点麻烦，就更不用说好不好找的问题，个人认为第二种方案更好些。
第二种有相位差吧，另外成本也高
第一種可找2.4~3.5的微帶線工分器，很多範例可參考，製造成本低，但是特性需要經過仿真+實測去微調參數，研發成本較高，也需較大面積。
第二種比較簡單，只要找到適合的buffer即可，但相對的電路製造成本就高出許多。
