高Q值滤波器设计求助
录入：edatop.com 阅读：
需要设计一个中心频率10.5GHz，带宽20MHz的滤波器。
个人采用ads做的7阶的微带平行线耦合滤波器，感觉做不出来，损耗也比较大。
各位大哥大姐有没有好的建议或方案，不胜感激！
尺寸精确到小数点后第三位，PCB做不出来吧
仿真结果
仿真结果：S11和S22都不是特别好（以优化）
麻烦高手帮我看看，提提建议，谢谢
个人采用ads做的7阶的微带平行线耦合滤波器，感觉做不出来，损耗也比较大。
各位大哥大姐有没有好的建议或方案，不胜感激！
具体参数！

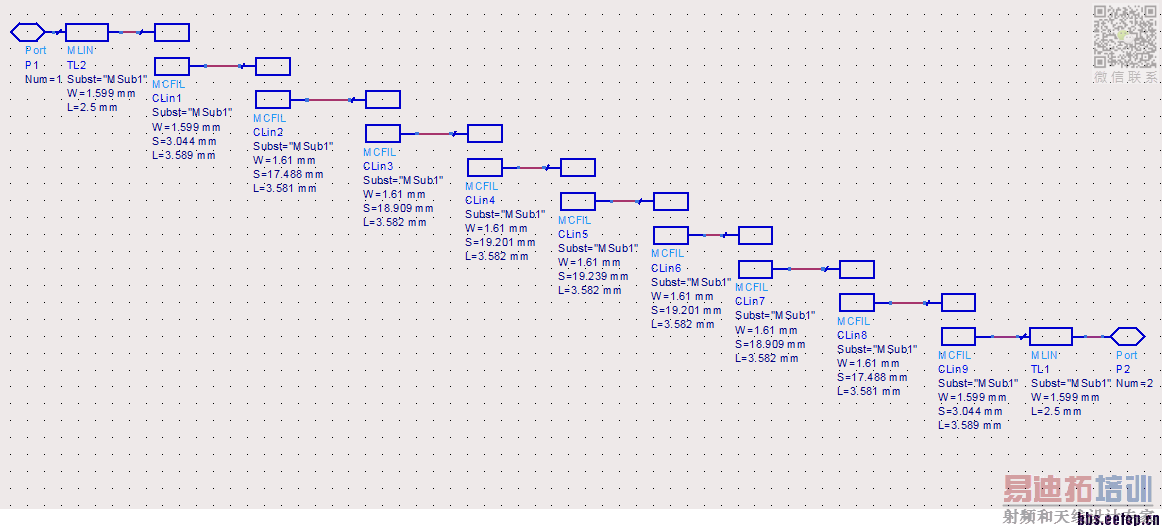

原理图
尺寸精确到小数点后第三位，PCB做不出来吧

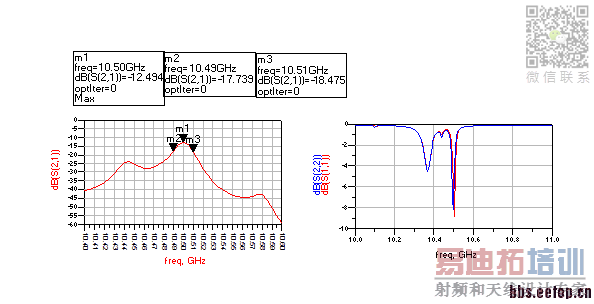

仿真结果
仿真结果：S11和S22都不是特别好（以优化）
麻烦高手帮我看看，提提建议，谢谢
jin lai xue xi
啊啊啊啊啊啊啊啊啊啊啊
用腔体做
这种指标微带的怎么可能做得出来?真佩服小编敢想。
高Q值肯定不用微带做，用腔体吧，还有你的相对带宽好窄啊，谐振杆之间的间距不知道好不好实现
抱歉我搞反了，间距不是问题
频率已经比较高，建议用波导做。腔体波导滤波器。那样你的指标都应该做到很好。
你这种相对带宽这么窄，只有0.19%，普通微带谐振器Q值根本达不到，即使使用腔体插损也会很大，只有采用超导滤波器才能做出来
