HFSS仿真喇叭形波导的电场分布问题
录入：edatop.com 阅读：
模型包括两部分，一个矩形波导再接一个E面扇形喇叭波导。在矩形波导的端口添加TE10模激励，所有波导的侧表面都设置为理想导体边界，外面再套一个空气盒设为辐射吸收边界，如图1。我用HFSS15进行仿真，得到的结果显示在波导内某些平面的电场分布呈现完全杂乱无章的分布，如图2所示，而在其他大部分地方电场分布都是很规则的。请问哪位大神知道这是什么原因造成的吗?

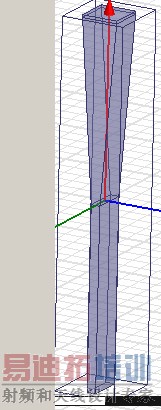

图1

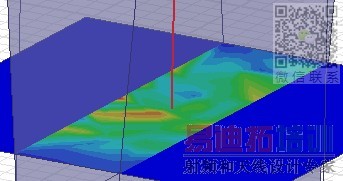

图2
图1图2
