请教关于在hfss仿真微带滤波器导出dxf的问题
录入：edatop.com 阅读：

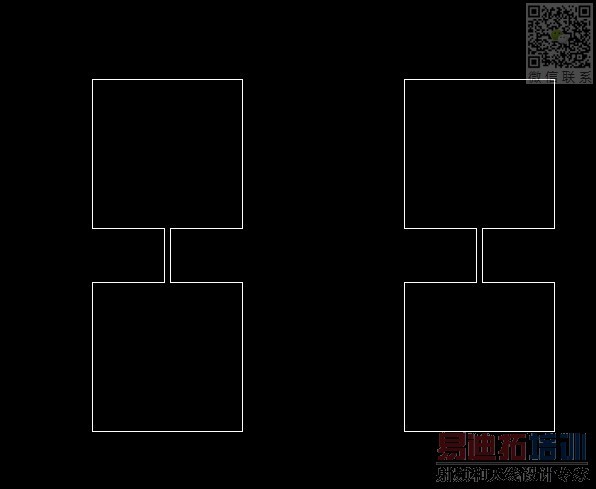

在hfss12仿真一个微带滤波器，Modeler->export,将它模型导出dxf格式，想在cad或ads打开，但是导出后在两者打开都是二维的（仿真的地面）。三维图如下：[attach]560507[/attach]显示二维平面如下：
而且目前在ads打开有问题，lay格式文件创建不了。
求大神指导
指导指导啦 自己顶下
这个你在反面有DGS结构的话好像不行，DFX只支持平面
请问应该怎么弄呢 想导出 做pcb板
三位导出来确实只有平面结构，可以在CAD中把高度自己生成或画出来
