二极管检波问题
录入：edatop.com 阅读：

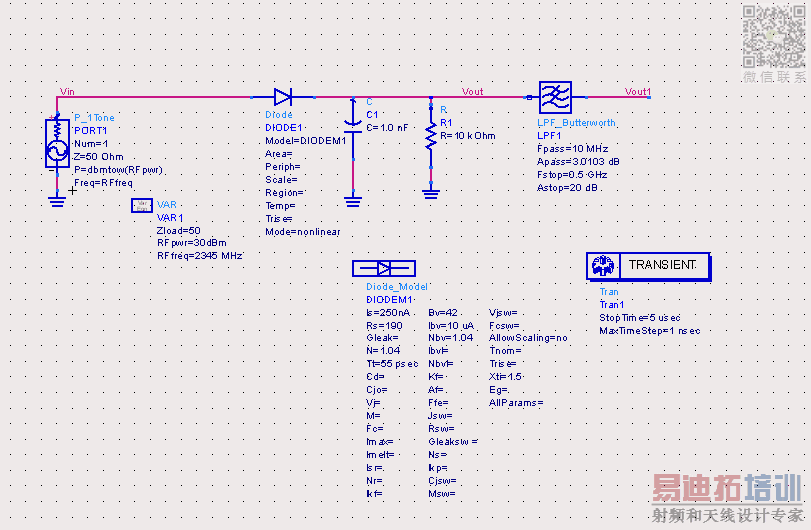

仅仅用到一个二极管和RL滤波功能，完成了检波的作用，和理论有冲突呀……ADS求指教
求指教
静待解决
没看出哪里可理论有冲突啊?
似乎不需要那个后面的LPF吧
(1)二极管输入端要做匹配设计;

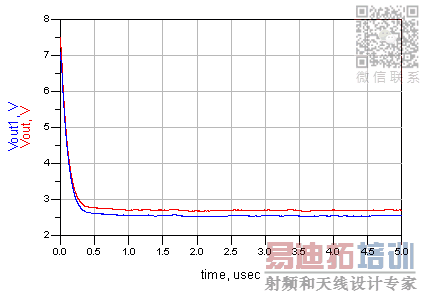

(2)并联C1相当于一个低通滤波,在R1应该只有直流分量,Vout和Vout1的差别就是滤波器的插损
后面的LPF 用来做什么。
后面的LPF是为了净化二极管的谐波，及其他杂波。
瞎说，你把滤波器放在检波前面，后面就不存在什么插损了，都已经转换为电压信号了，还有什么插损
学习中
二极管之前应该做些匹配，最少得串联个电感。
