请大家帮我看看这个微波鉴相器电路PCB，谢谢了
录入：edatop.com 阅读：
刚写了一大段，验证码不正确，又要重写，吐血！
鉴别两路微波信号的相位差，然后把差值变成电压的函数关系输出，主要利用AD8302
待检测信号是5.8G的中心频率，AD8302可接受的信号是2G多最多，所有需要降低频率，用了两个混频器

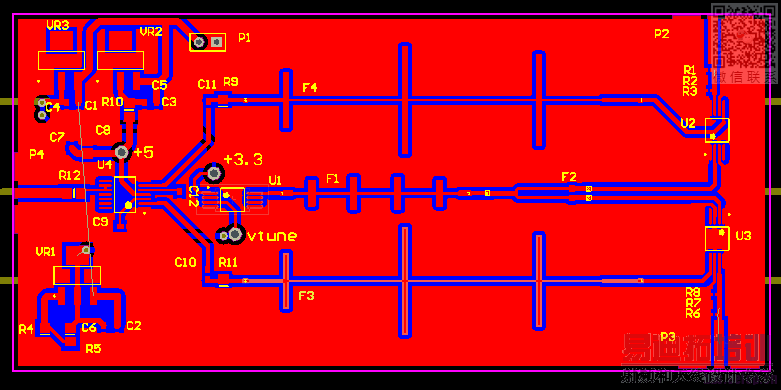

U1是VCO芯片，输出6.6G信号接F1滤波器后，经过F2二功分，然后分两路进入U2，U3两个混频器，RF信号从P2，P3经过电阻π型衰减后，进入混频，然后两路中频输出（1G左右）分别接两个低通滤波器，最后分别进入AD8302的输入端口，在P4端口得到一个电压输出。
基本电路结构就是这样，VR1，VR2，VR3这些是电源芯片，给芯片供电的。
希望大家给点意见，没啥经验，不会布线。
鉴别两路微波信号的相位差，然后把差值变成电压的函数关系输出，主要利用AD8302
待检测信号是5.8G的中心频率，AD8302可接受的信号是2G多最多，所有需要降低频率，用了两个混频器
U1是VCO芯片，输出6.6G信号接F1滤波器后，经过F2二功分，然后分两路进入U2，U3两个混频器，RF信号从P2，P3经过电阻π型衰减后，进入混频，然后两路中频输出（1G左右）分别接两个低通滤波器，最后分别进入AD8302的输入端口，在P4端口得到一个电压输出。
基本电路结构就是这样，VR1，VR2，VR3这些是电源芯片，给芯片供电的。
希望大家给点意见，没啥经验，不会布线。
这里有点冷清哦
