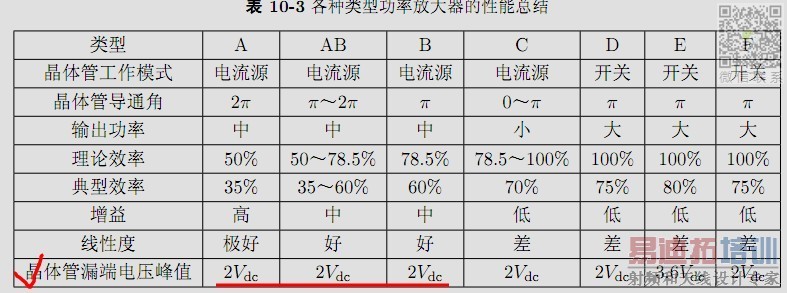

A、B类放大器漏极最大电压有可能超过电源电压吗？

thanks

感谢楼上顶了一下。
我觉得是电感（RFC）的作用，但为什么峰值电压刚好是电源电压的两倍而不是三倍或者其他呢?

好冷清啊。

在1834年，俄国物理学家海因里希·楞次......

楼上欲言又止。

但我是欲罢不能。

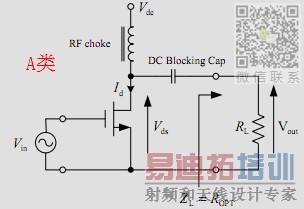

因为有RF choke直流电压为VDD，PA工作时电压摆幅可以达到VDD，所以漏极最高电压为2VDD

这里有两个概念，漏极电压一般的是指的Vds=Vdc-Vrf*Cos(2*PI*f*t)，这个电压是瞬时电压，对于ABC类的放大器来说，这个电压最高为2Vdc，这个电压同输出功率相关，这是概念一;概念二，对于一般的LDMOS来说，如果工作在DEF类，当输出功率往上推到饱和点附件的时候，管子一般的要烧坏！
Vds同直流电压是不一样的概念，那是电源电压。
写这么多，只能得一个帖子的钱，我要下本书，看来还要回10个帖子！

这个应该是ＲＦＣ的原因，试想如果把电感换成电阻Ｒｃ，漏端瞬时最大电压还会超过电源电压吗?
还有就是换成电阻后最大效率会不会由５０％降低为２５％呢?
