有没有人知道怎么通过smithchart算microstrip的阻抗匹配？

有没有人知道通过smithchart进行microstrip的阻抗匹配计算的详细步骤，或者有没有相关教程啊?

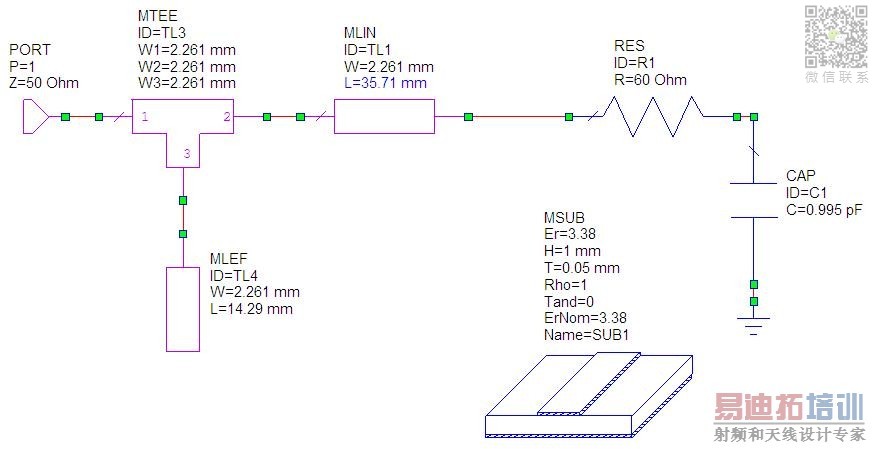

就像下图的结构的?

我十分困惑的是，匹配阻抗到50欧，想用下面的open或short stub结构，但是一直没有搞清楚怎么计算每一段microstrip的点长度?

有没有人帮帮我啊，先谢谢了！

点长度是指长度吗?
随便回忆了一下，不知对不对。
串联传输线 等于反射系数gamma乘以exp（ r=a+bj） 其中a为损耗 b反映了simith图中转过的角度
如果不计损耗， 则a=0 ， 那么串联传输线就等于在史密斯图上顺时针画圆。
这样，从图上某一点出发，顺时针转过一定角度，得到想要的值。由转过的角度可以求出传输线与波长的关系。
最后由实现确定下的传输线介电常数及宽度，求出实际长度。
并联的类似处理。

串联的传输线在阻抗圆图上绕圆心转的，圆周长为半个波长。并联的传输线是在导纳圆图上沿导纳线走的。

推荐一本书给你：《微波晶体管分析与设计》，清华出的，里面有详细的设计。

谢谢大家

接着小编的话题，提一个问题：
在smith chart上，容性是向负半轴移动，感性是向正半轴移动。但是在用ADS仿真时，并联电感是为了实现50欧姆的实部，串联电容是为了实现最佳噪声匹配的虚部。
怎么理解?希望牛人指教！

建议好好看看书，由于一般的放大管并非是绝对单向的，输入匹配和输出匹配会互相影响，所以要不停调整以满足一定的反射条件。

好好看书学习一下，你的概念都搞混了。

好，谢谢！

这个在微波基础的书里都有。要仔细看看

这个不太懂

你们真幸福啊，这样那样的书都有，而我要在网上找

非常感谢，改天去下载来学习。
