请问:差分对滤波器如何分割成单端的？
录入：edatop.com 阅读：
有个差分对滤波器
______ L ________
| |
| |
C C
_|____ L _____|___
这个滤波器是否可以分割成单端LC仿真,如下:
______ L ________
| |
| |
C C
| |
⊥ ⊥
每根差分线用上面的这代替.
但是我不清楚L和C的值是否需要调整,才能保证和原来一样的幅频响应.
谢谢
______ L ________
| |
| |
C C
_|____ L _____|___
这个滤波器是否可以分割成单端LC仿真,如下:
______ L ________
| |
| |
C C
| |
⊥ ⊥
每根差分线用上面的这代替.
但是我不清楚L和C的值是否需要调整,才能保证和原来一样的幅频响应.
谢谢
单端滤波器

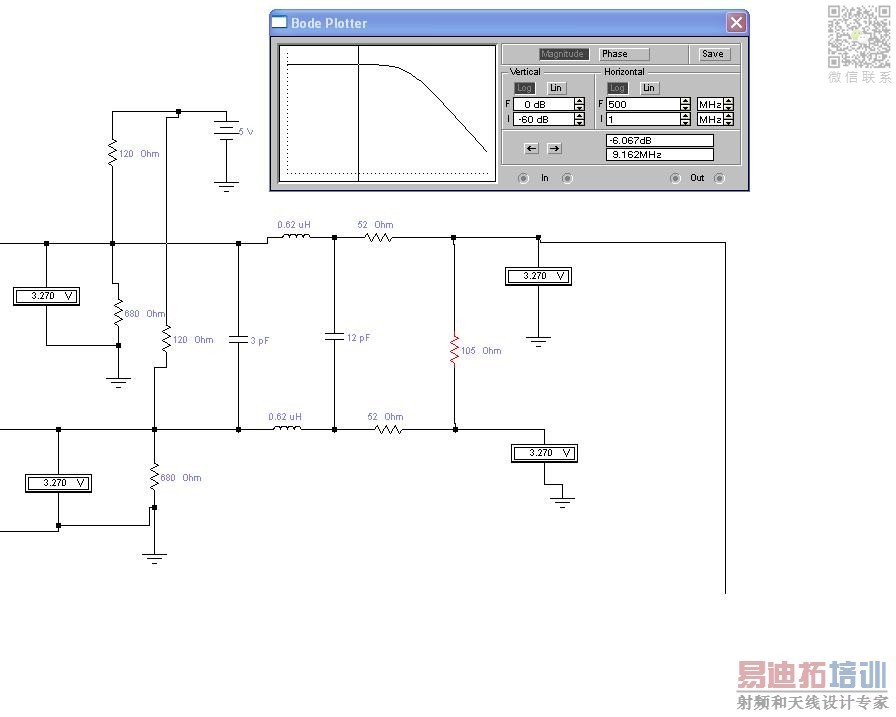

差分滤波器如下
差分滤波器如下
差分滤波器
可以转成单端 但是中间的电容要加倍。
好像看不见，怎么回事?
简单一分为二, 利用虚拟地的概念， 变为单端。
学习学习...
不明白是什么意思
