串馈式功分器HFSS仿真

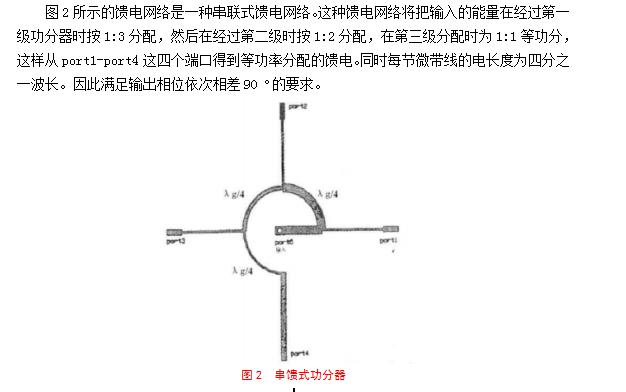

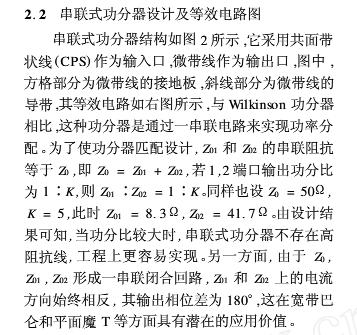

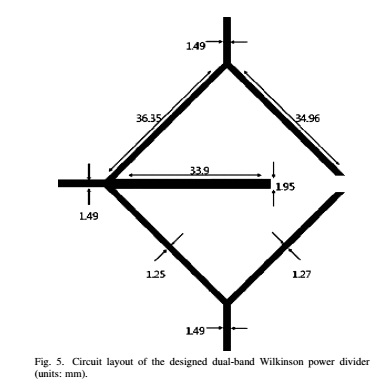

最近在做1.98Ghz到2.2Ghz的串馈式功分器仿真，要求在直径为20mm的圆柱形PCB板上做。不知道每段的特性阻抗怎么计算，有了阻抗我就应该可以用Txline软件计算出线宽。图片里是我自己找的资料，还有一张标明了尺寸的图片是我自己找的一种功分器，但由于是英文的我无法确定它是不是我要的串馈式功分器。如果有大佬有串馈式功分器HFSS的模型给我也是很好的！





描述:我自己的理解，但被否定了


•


•


•


•


•


  自己顶起，顶起顶起。

  没有人么?呜呜呜，有人么

  指点一下，我知道每段的特性阻抗就知道线宽，我就可以开始动手做了啊

  本帖提到的人: @foxman @112114

  微波工程建议你先看看，打好基础。ADS tools有lincalc，可以根据板材计算对应阻抗的参数

  我是想根据不同的功分比计算特性阻抗和材质无关，谢谢回答

  我觉得自己已经找到了答案，我给自己最佳，哼哼。

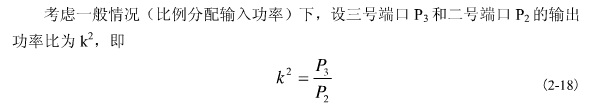

  我找了不等分功分器的特性阻抗计算。很容易就得到了。怎么利用搜索引擎搜索真的是门学问，输入关键词“串馈式功分器”，真的一无所获。




•


  发现网上资料的Z02出了问题，应该还要乘上Z0

  哇，我是个天才吧！今天我就把最后一种馈电网络完成，欧耶


  我最近也在看串馈式功分移相90度，小编能把你搜的资料或者链接或图2的资料分享下吗?先谢过了


  十分期待您分享下一贴！

  我已经完成了串馈式功分器的模型设计，仿真出来四个端口两两相差90°，现在写报告的时候才发现需要这个理论资料，但是我自己也忘记在哪里找的了。等我找到回复你

  我已经找到了那个资料，这是链接http://www.doc88.com/p-0961989406492.html
