请问大神，这是什么错误？
录入：edatop.com 阅读：

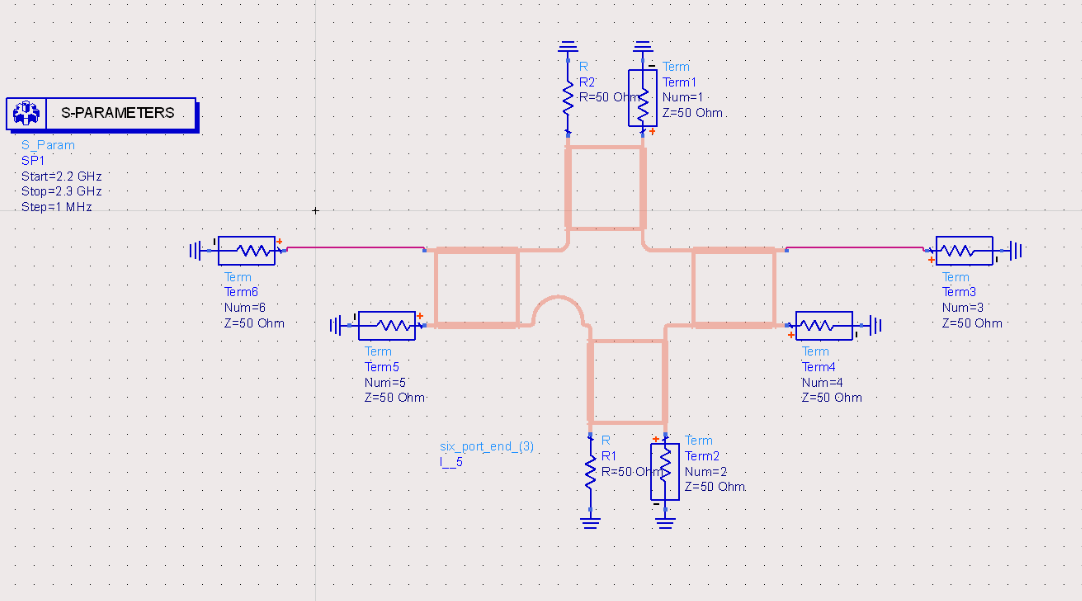

四个耦合器进行生成版图后带到电路图中，出现了这个什么端口的问题，没怎么看懂
，大神指点
设置格点对位的方式:
，大神指点
不需要打洞...这样做的意思就是版图的Ground 与 schematic中的Ground 属性可以对接。
设置格点对位的方式:
本帖提到的人: @dhsgy06
版图生成时让它自带一个Ref ground。
也就是给这个版图上添加一个过孔?额，貌似对这个过孔一点概念没有。
