ku功放匹配电路中电容的实现

最近用TGF01管搭建了TGF20管的模型，中心频率17.5GHZ。源牵引和负载牵引得出的最佳阻抗值都很小。原理图中用传输线和并联电容实现匹配，
版图仿真需要把电容以宽微带替代。
我现在的大致思路是这样的：开路微带等效电纳= -j*z0/tan(电长度）= -j*wc= -j*2pi*f*，这样算下来1pF左右的微带阻抗只有零点几欧，用微带实现也太宽了。
请问我要怎么解决版图仿真中电容的替代?谢谢各位啦

那个0.几欧是直流电阻，跟impedance的0.几欧、没有对等的关联！ 物理电容器的R来自于焊盘、电容交趾极片...的等效电路。

真开心，谢谢你的解答！反复看了你的答复，还是有些不懂：我原来想的
开路微带等效电纳= -j*z0/tan(电长度）= -j*wc= -j*2pi*f*c，看相关资料有：电长度超过65度时正切值变化剧烈，所以去了个尽量大的值60度。
计算如下：开路微带等效电纳= -j*z0/tan(电长度）= -j*wc，--》Z0/tan60=2pi*17.5*e09*1*e-12，
这样算下来微带线的特性阻抗Z0=0.19欧。
微带线的特性阻抗只有0.几欧是不是要很宽?

不是很宽....是非常宽

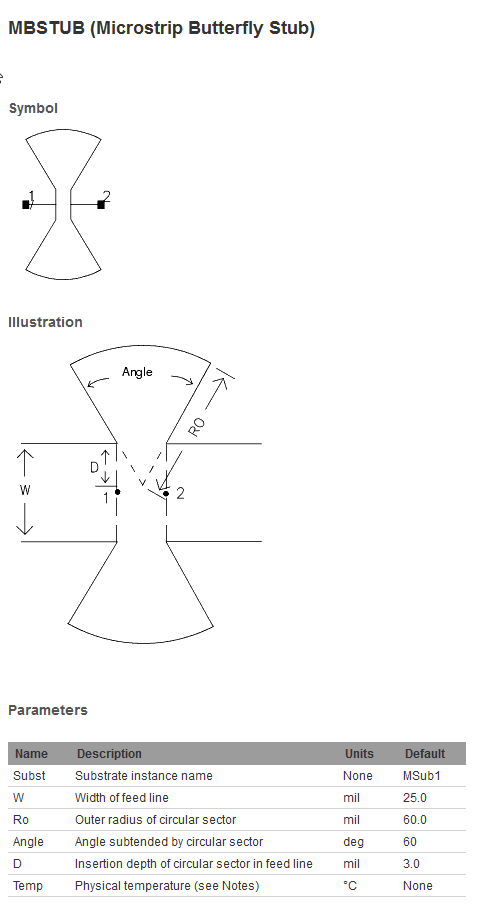

有没有考虑过下图的方式? (这是耦合路径上用的)

去耦用的?

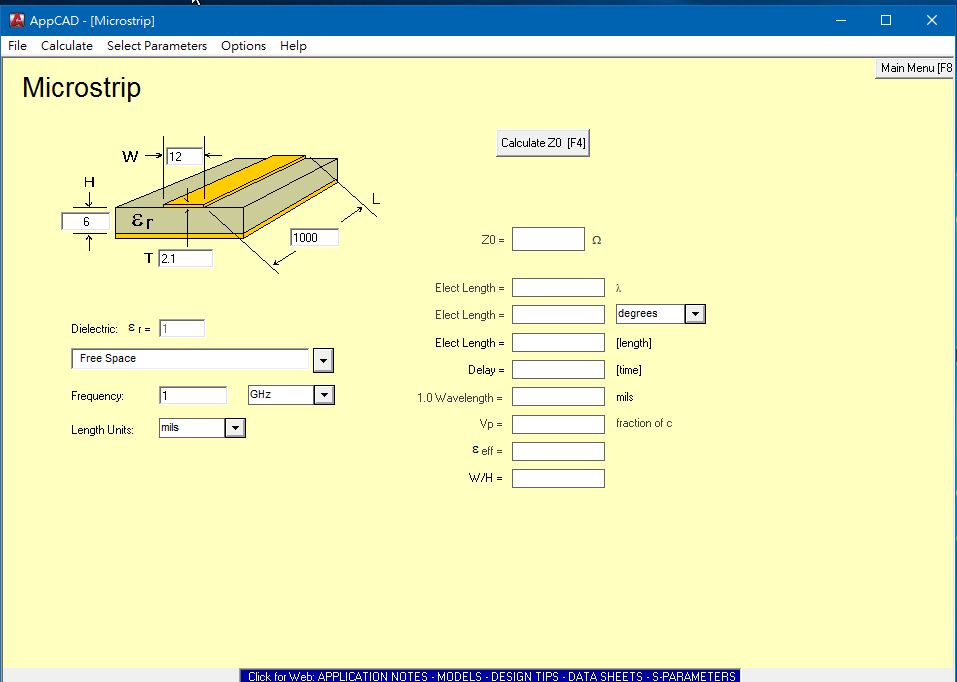

如果计算是你的困扰！? 到AVAGO官网去下载这个程序(免费的，但是足堪大用)

阿 真的是惊喜谢谢你这么用心解答。嗯嗯 明天仔细研究一下交指电容。
对了，我刚刚有犯一个错误：开路微带等效电纳= -j*z0/tan(电长度）=-j*wc，这个应该是= -j/wc，
所以按这个计算下来特性阻抗是9.31欧，值变大了应该会好处理些。

不客气...有帮到你就好！

做匹配的时候在smith圆图上用微带枝节试下呢，看看还是很宽吗

对诶，可以直接在smith匹配的时候把电容用微带替代你真好 谢谢你的点拨
