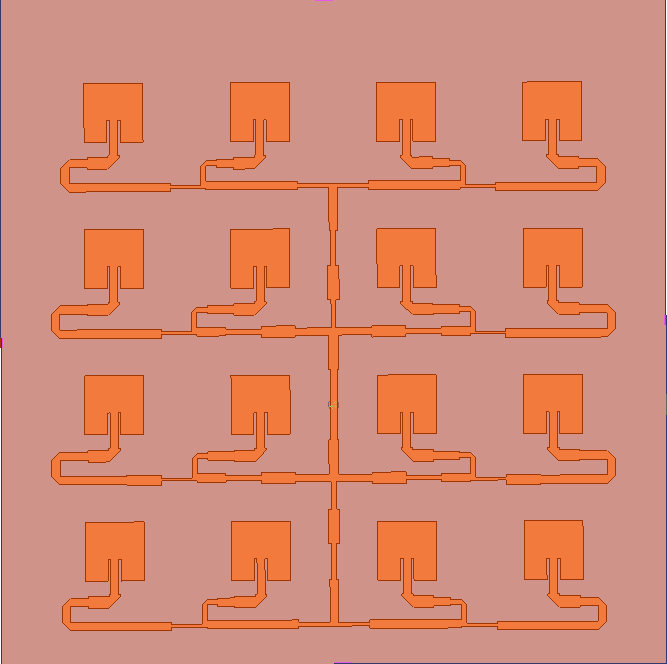

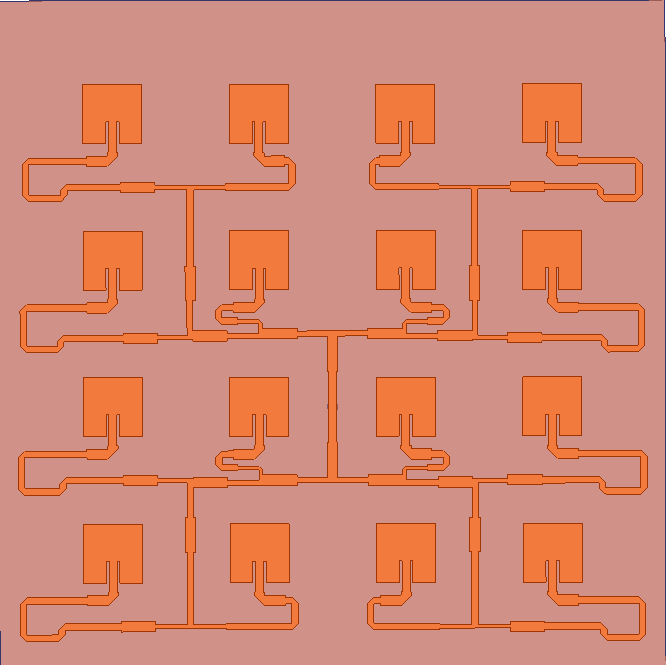

大神们比较下馈电网络的优劣，前一个加载单元后S11偏了50M,后一个没有
录入：edatop.com 阅读：
还有之前我问这个的时候，有同学说统一改变馈电线的长短，其实就是设计馈电线的时候改变设定的频率，这个对我这个天线没有用呀，恩恩。还有就是有没有更好的结构可以提供呀，一起交流下。
馈电网络一般有两个作用：一是调整相位实现方向图指向，二是实现匹配（微带天线）。
对于第一点我相信两种方案都是OK的，对于第二点经过调整应该都是能达到要求的。符合这两种指标馈电网络应该没有多大问题。
但是如果扣性能的话，不同馈电网络还是有一些区别的：比如插损（效率）、方向图带宽及PEAK GAIN、线径宽带及误差精度、天线面积及成本、固定可靠性。
小编的例子是哪个paper里的，学习学习。
我自己画的呀
50Mhz 应该比较好调整回来吧?等幅度，等相位么?
第一个比较对称，容易优化
不是等幅同相的，第一个比较容易，但是偏呀，优化后还是偏！
兄弟也做波导和微带阵列?
