VSWR=2.7@5.85GHz 原因是？
录入：edatop.com 阅读：
天线在5.85GHz，VSWR值为2.7。VSWR的标准上限是2.0，有约4/5的产品VSWR都能在1.8左右，但还有1/5产品VSWR为2.7.
知道是哪里的原因会造成这种部分产品VSWR不良的情况?

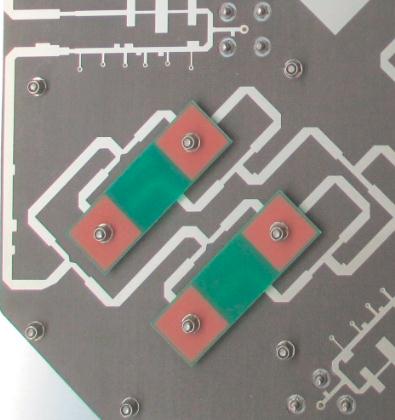

天线有插头和PCB，图中绿色板子和灰色板子之间有塑料支撑柱子。如果是PCB原料的问题，要怎么证明?
知道是哪里的原因会造成这种部分产品VSWR不良的情况?
天线有插头和PCB，图中绿色板子和灰色板子之间有塑料支撑柱子。如果是PCB原料的问题，要怎么证明?
先顶一下 产品一致性的讨论 我也遇到的问题 可以交叉验证 好的和差的交换部分 找问题所在 PCB验证就从端口接几根端口出来测S参数就行
但PCB问题要放在最后考虑，但这些都忽略了焊接差异。所以还要综合考虑
小编留言：
非常感谢，不良PCB放到良品上，会使得良品变为不良，确实PCB有问题，请问S参数怎么测试?
不知道你的PCB的介电常数一致性怎么样。
小编留言：
介电常数这边测不了，请问怎么测?需要什么设备
粗糙的验证就是接 Port 出来，测s11 s21看一致性。我现在也在考虑生产一致性的问题，我的想法是从网分上引出两个探针 直接放在PCB上测试。这个很快捷
